制药有限公司消防报警联动系统改造URS---副本.docx

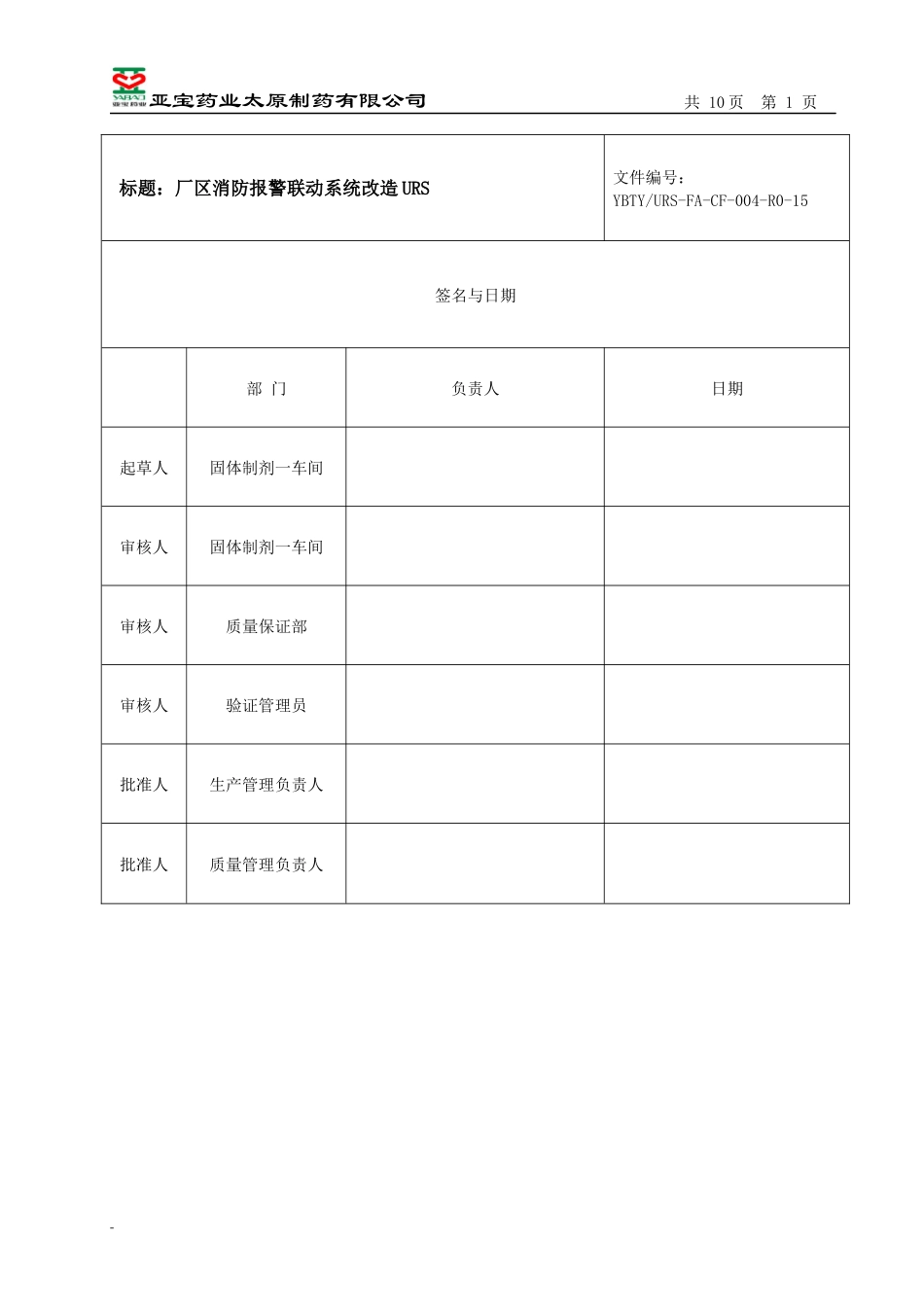

亚宝药业太原制药有限公司 共 10页 第 1 页 标题：厂区消防报警联动系统改造URS 文件编号： YBTY/URS-FA-CF-004-R0-15 签名与日期 部 门 负责人 日期 起草人 固体制剂一车间 审核人 固体制剂一车间 审核人 质量保证部 审核人 验证管理员 批准人 生产管理负责人 批准人 质量管理负责人 YBTY/URS-FA-CF-004-R0-15 固体制剂一车间2010版GMP认证改造URS 共10页 第8页 目录 1背景介绍 2 2目的和范围 3 3法规和国家标准 3 4项目介绍 3 5用户及系统要求 4 6.缩略词 10 7附件 10 1.背景介绍 厂区消防报警联动系统原厂商倒闭，部分失效配件无法采购更换，其它厂家配件不兼容，系统无法正常有效工作，存在消防安全隐患，因此对消防报警联动系统进行更换并升级，满足现有法规需求。 2.目的和范围 该文件旨在从项目和系统的角度阐述用户的需求，主要包括相关法规符合度和用户的具体需求，这份文件是构建起项目和系统的文件体系的基础，同时也是系统设计和验证的可接受标准的依据。 该文件为制药有限公司厂区消防报警联动系统改造的用户需求文件。 3.法规和国家标准 本次改造该主要为满足消防规范及消防安全法规要求，所以必须符合消防要求、国家/行业标准、要求。本次改造不应与以下法规（或标准）内容有冲突。 3.1 执行标准及法规 1、《建筑电气工程施工质量验收规范》(GB50303－2002) 2、《电气装置安装工程电缆线路施工及验收规范》(GB50168－2006) 3、《低压配电设计规范》(GB50054－2011) 4、《火灾自动报警系统设计规范》(GB50116－2013) 5、《火灾自动报警系统施工及验收规范》(GB50166－2007) 6、《消防联动控制系统》（GB16806-2006） 7、其他现行的国家标准、规范，行业标准，地方法规、规定等。 4.项目介绍 4.1 项目描述 本改造工程主要针对用于办公楼、一车间、二车间、仓库一、仓库二、辅助用房、食堂所有消防报警、探测设备、线路进行更换。 4.2 项目最终要求描述 严格按照国家有关规范及设计要求进行施工，办理该工程消防验收的一切相关手续，保证一次性通过消防验收。 5.用户及系统要求 URS编号 要求内容 必须／期望 URS01：总体要求 URS01-1 系统具有高可靠性，具有自诊断功能；可维护性，使故障分析和处置方便快捷；可扩展性，以适应发展要求；高性价比，以尽量减少投资；可识别性，以方便维护。； 必须 URS01-2 所报产品必须具有国家消防电子产品质量监督检验中心出具的有效合格证书、公安部消防产品合格评定中心出具的有效地“中国国家强制性产品认证证书”（3C）及其他相关质量证明文件； 必须 URS01-3 应明示主要设备的误报率及系统寿命 必须 URS01-4 根据厂家的设备特点出具联动设备的系统图； 必须 URS01-5 满足消防规范要求； 必须 URS02：系统结构要求 URS02-1 系统应采用二总线制、模块化结构，采用智能网络体系。系统具有自动和手动两种联动控制方式，并能方便地实现手/自动切换。 必须 URS03：系统组成及要求 URS03-1 系统应由消防报警控制主机、联动控制台、消防专用电话系统、火灾报警现场设备、消防广播系统、电源系统（包括备电装置）等组成。 必须 URS03-2 火灾自动报警控制设备选用海湾JB-QG-GST5000柜式联动型火灾报警控制器。 必须 URS03-3 控制器单机配置8个路，并具有良好的扩展性， 不少于12回路。 必须 URS03-4 消防报警控制主机每回路地址点数不低于242点，且至少预留15%的后备容量，以备扩展。 必须 URS03-5 控制器应为多CPU并行工作，应具有功耗低，处理速度快，稳定运行等特点。 必须 URS03-6 控制器应采用方便灵活的触摸屏操作，还可外扩鼠标及键盘进行操作 必须 URS03-7 控制器应具有黑匣子功能，存贮火警、故障、请求、启动、反馈、人员操作、监管报警记录应不低于500条。 必须 URS03-8 控制器具有回路短路保护、电源短路保护功能。 必须 URS03-9 系统的程序不因消防报警控制主机的主电源和备用电源掉电而消失。 必须 URS03-10 消防报警控制主机系统设备应能适应：环境温度在0~40℃、相对湿度≤95％RH（40±2℃）；供电电压在187~242V(AC),频率50HZ； 必须 URS03-11 控制器配置标准电源盘，可提供24V，6A电源二总线 必须 URS03-12 可扩充消防广播控制盘和消防电话控制盘。 必须 URS03-13 采用海湾GST-TS-Z01A消防电话总机，系统可容纳不少于200个回路，200个以上电话地址。最大传输距离应不小于1000米。 必须 URS03-14 消防中心能呼叫各关键部位的消防电话分机，各分机可直接与消防中心进行消防通话。  必须 URS03-15 消防手提电话分机选用海湾GST-TS-100B型，可通过消防电话插孔与消防中心直接通话；固定式消防电话分机选用GST-TS-100A型。消防电话接口选用海湾GST-LD-8304型。 必须 URS03-16 实时自动巡检，且巡检速度快，满载时巡检周期不大于1秒。当有分机摘机呼叫，总机最多在1秒之内做出呼叫反应。。 必须 URS03-17 总机可以同时与多部分机进行通话，通话/呼叫的分机数不少于4部 必须 URS03-18 总机具有液晶汉字图形显示功能。  必须 URS03-19 消防中心内应设置一套联动控制盘，完成消防联动设备的自动和手动控制操作。 必须 URS03-20 采用海湾GST-LD-KZ014直接控制盘,支持输出14路，总线制操作盘采用海湾GST-LD-SD128型 必须 URS03-21 联动控制盘应符合GB16806-2006《消防联动控制系统》要求，并应可以通过CANBus通讯与消防报警主机配套使用。 必须 URS03-22 联动控制盘即可做为多线盘直接控制现场设备使用，也可做总线盘使用间接控制现场设备。  必须 URS03-23 联动控制盘应具备按键保护、现场信息上传、线路故障检测以及输出线过流保护等功能。联动控制台上的指示灯、按钮、开关等部件要求采用质量可靠、耐用、外形美观、操作灵活的优质产品，并根据工程实际情况配备相应的文字标识，所有标识应明确具体、美观并且经久耐用。 必须 URS03-24 联动控制盘应具有键盘锁定功能，可以防止误操作 必须 URS03-25 联动控制盘做为多线使用时每路均应具有启动和现场反馈指示功能、线路故障检测功能。  必须 URS03-26 联动控制盘做为多线使用时每一路都具有最大2A的驱动能力，并具备过流保护功能。 必须 URS03-27 消防应急广播采用海湾GST-XG9000A型，功放采用GST-GF300W型，与消防主机的联动，当有火警发生时，根据规范要求，可按区域进行消防紧急广播。 必须 URS03-28 该系统可直接接受控制器的指令自动启动设备和自动切换广播区域，也可人工手动启动广播设备和切换广播区域。。 必须 URS03-29 应具有话筒、外线输入、电子语言三种播音方式。 必须 URS03-30 室内音箱选用海湾BG5-2型 必须 URS03-31 手动报警按钮要求选用海湾J-SAM-GST9122型，带有电话插孔，与主机电话相连，可直接通话。 必须 URS03-32 消火栓箱内报警起泵按钮选用海湾J-SAM-GST9124型，接入报警回路，消火栓按钮按下时，消防控制室的控制器显示其准确地址。消火栓按钮按下，能够启动消防泵，并在启动后能接收到启泵的返回信号（控制室和按钮处均接收到）。 必须 URS03-33 手动火灾报警器必须符合中华人民共和国公共安全行业标准《手动火灾报警按钮技术要求及试验方法》。必须提供中华人民共和国国家消防电子产品质量监督检验中心颁发的产品完整的型式检验合格报告。 必须 URS03-34 火警声光报警器选用海湾HX-100B/T型。 必须 URS03-35 火灾显示盘选用GST-ZF-500Z型。 必须 URS03-36 点型光电感烟火灾探测器选用海湾JTY-GD-G3/G3T编码型探测器。 必须 URS03-37 点型感温火灾探测器选用海湾JTW-ZCD-G3N编码型。 必须 URS03-38 探测器可采用电子编码方式，通过编址器或控制器读/写地址。 必须 URS03-39 感烟探测器地座选用海湾DZ-02通用地座 必须 URS03-40 探测器应具有防尘、防虫、抗干扰功能；两总线制；灵敏度高且可调；便于编码；适用范围广（温度为－10℃至50℃，湿度为≦95％（40±2℃））；便于现场清洗；与专用底座配套使用，采用旋转式结构，安装方便；外形尺寸不得大于φ100×52mm(含底座)。 必须 URS03-41 编码器选用海湾GST-BMQ-2型 必须 URS03-42 线型光束感烟火灾探测器选用海湾JTY-HM-GST102编码型，带4块返射板。 必须 URS03-43 防爆光电感烟探测器选用海湾JTY-GF-GST104(Ex)/T型。附带海湾DZ-03(Ex)地座，GST-LD-8319输入模块，GST-LD-8320终端器。 必须 URS03-44 可燃气体探测器选用海湾GST-BF003M编码型探测器。可燃气体报警控制器选用海湾JB-KR-GST004壁挂式。 必须 URS03-45 在现场所有需要控制的区域和设备，均应接入智能控制模块，执行程序自控指令和消防中心的启停、复位等强制指令。如控制正压送风机的启停、排烟风机的启停等。要求采用特殊防潮技术和插拔式结构设计。内置单片机，适时处理采集的输入信息，工作性能稳定可靠，具有较强的抗干扰能力，满足联动标准GB16806-2006对输入模块的技术要求和《消防产品3C认证实施规则》，各种模块编程方式同探测器，模块结构应能适应各种场所的安装要求。 必须 URS03-46 应急照明等输入模块选用海湾GST-LD-8300型 必须 URS03-47 排烟阀、防火阀输入/输出模块选用海湾GST-LD-8301型。 必须 URS03-48 双切换模块选用海湾GST-LD-8302A型。 必须 URS03-49 隔离器选用海湾GST-LD-8313型。 必须 URS03-50 两个单色指示灯分别显示模块输入和输出动作信息。 必须 URS03-51 可输入一个联动设备动作后的反馈输入信号。 必须 URS03-52 电源线断电、反馈输入线断路、输出线断路或短路时，模块返回故障信号 必须 URS03-53 具有线路故障检测选择功能。 必须 URS03-54 可以通过设置模块类型对输出状态和回答状态进行设置。 必须 URS03-55 主机电源选用海湾GST-LD-D02型智能电源盘 必须 URS03-56 现场中继电源选用海湾GST-DY-100A型智能网络电源箱。 必须 URS
