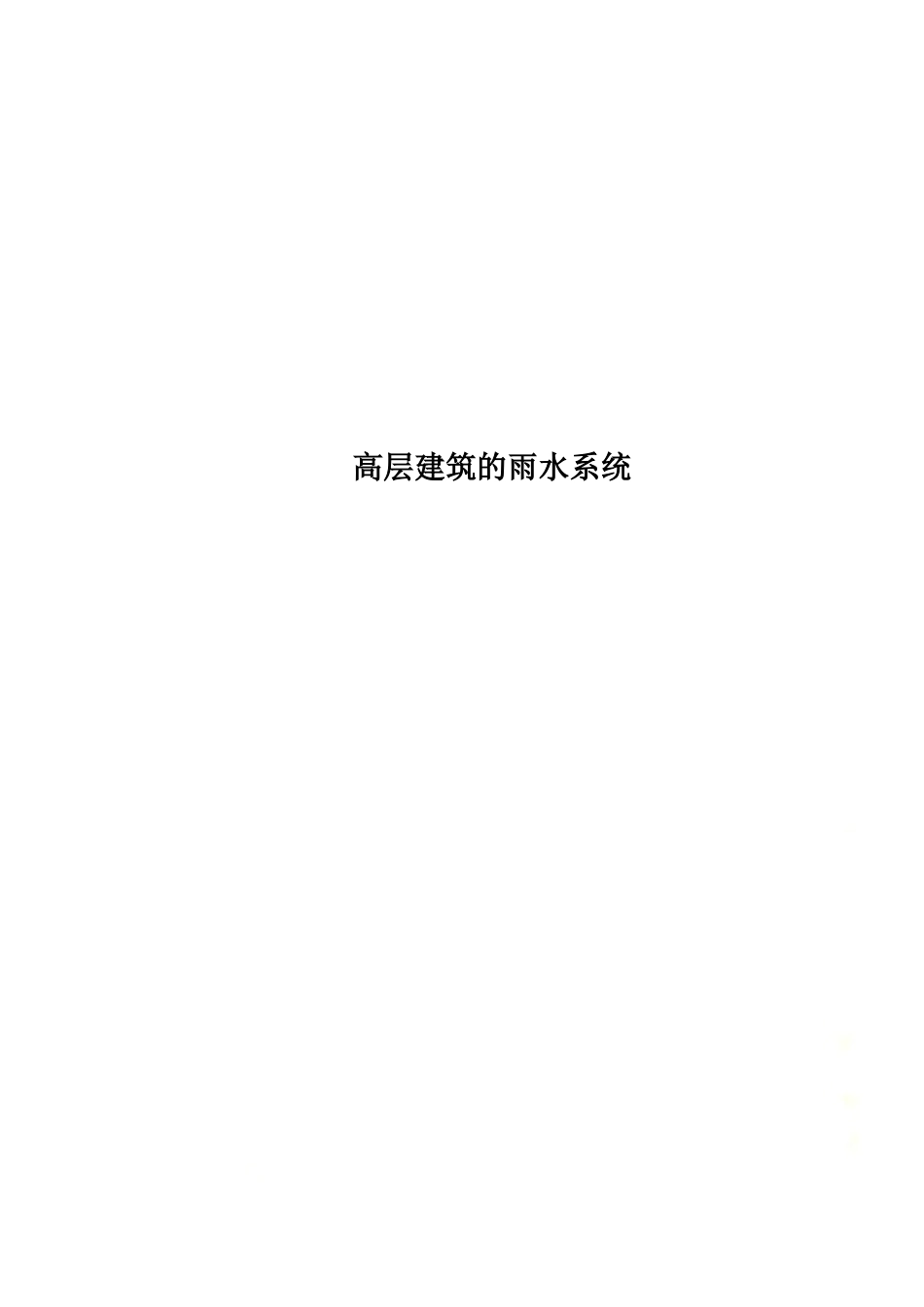

高层建筑的雨水系统.docx

高层建筑的雨水系统 高层建筑的雨水系统 【篇一：超高层建筑雨水系统设计】 超高层建筑雨水设计要点 1、噪音：雨水在立管中的流速随着落差太而变大，但到了一定的落差，流速是不会变的，这时的流速叫极限流速。所以，没有必要担心150m会噪声太大，和40-50m的流速差不多，噪声也差不多。 2、管材：可采用给水铸铁管，卡箍连接，立管上隔几层设置消能装置；或者采用承压塑料管。网友建议：a、采用浙江中财的hrs高层雨水专用管，里面有个消能器，可以消除过大的势能，否则对于雨水井要求太高了。 3、超过高建筑给排水设计中几个问题的思考 （1）、供水方式的选择：重力供水和变频供水的节能性在学术界存在较大的分歧，目前为止没有国家性的法规及权威资料表明哪种供水方式更有利于节能。就笔都所参与的几个项目，笔者认为办公楼采用变频供水更为合理。首先，超高层建筑大概每隔15层会设置一个避难层兼设备层，可利用第一个避难层以及每隔一个避难层中间楼层分为一个大区采用一组变频泵加压供水，每个大区再采用减压阀分为两个小区，二转输水泵采用液位控制启停的工频泵，这样基本上只用在第一个避难层及第三个避难层设置中间转输水箱，有效减少机房占用面积。此外，采用上述系统给水设备及管材最大承压为一、三避难层中间的高度，系统承压不会超过2mpa，目前的技术及设备承受此压力还是比较安全的，另外一方面由于办公楼的用水量较小，时变化系数为1。5，在变频加压水泵的选型上采用一个流量分配采用100%-50%-100%，其中最后一个100%为备用，其水泵的出水量基本可以和系统的用水量相吻合，同时转输水泵采用工频泵，可以保证各水泵在高效区运行，达到变频节能的目的，并相应减少了机房的面 立管相互连通，在来连接处装设阀门，以备下区进水管发生故障或外网水力不足时，打开阀门由高区水箱向低区供水。 3 高层建筑给水的弊端与预防 对于建筑高度较大的高层建筑，由升压、贮水设备供水的区域如果采用同一个给水系统，建筑低层管道系统的静水压力会很大，因而就会产生以下弊端： （1）必须采用高压管材、零件及配水器材，使设备材料费用增加； （2）容易产生水锤及水锤噪声，配水龙头、阀门等附件易被磨损，使用寿命缩短； （3）低层水龙头的流出水头过大，不仅使水流形成射流喷溅，影响使用‘而且管道内流速增加，导致产生流水噪声、振动噪声 二：高层建筑排水系统的特点 1 排水系统的分类和组成建筑内部排水系统 （1） 排水系统的分类 建筑内部排水系统是将建筑内部人们在日常生活和工作生产中使用过的水收集起来排到室外。按系统接纳的污废水类型不同，建筑内部排水系统分为三类：生活排水系统；工业废水排水系统；屋面雨水排除系统。 （2） 排水系统的选择 排水体制，按照污水和废水的关系，建筑内部可分为分流制和合流制两种，分别称为建筑分流排水和建筑合流排水。建筑内部排水最终要排入室外排水系统，故建筑内部排水体制的确定主要取决于室外的排水体制，室外排水体制是指污水和雨水的分流与合流；室内排水体制是指污水与废水的分流与合流。当室外无污水处理厂和污水管道，即室外仅有雨水管道时，室内宜分流；当室外有污水管道和污水厂，即室外分别有污水和雨水管道时，室内宜合流。 （3） 排水系统的组成 3.1卫生器具 3.2排水管道系统 3.3通气管系统。 3.4消能器材：为减少排水立管的污水下降速度，可装乙字管进行消能减压清通设备 3.5抽升设备：高层建筑地下室的污水，不能自流排出室外，必须设置污水抽升 设备。 （4）排水管道组合类型 建筑内部污废水排水管道系统按排水立管和通气立管的设置情况分为： 4.1单立管排水系统，适用于一般多层建筑； 4.2双立管排水系统，适用于各类多层、高层建筑； 4.3三立管排水系统，适用于生活污水和生活废水需分别排出室外的各类多层高 层建筑。 （5）建筑内部排水流动的物理现象 5.1建筑内部排水流动特点 因为按非满流设计的排水观点呢，污水中含有固体杂物，所以，排水内部排水系统是水气、固三种介质的复杂运动。其中，固体物较少，可以简化为水-气两相流。建筑内部排水与室外排水相比，其主要特点是：水量气压变化幅度大；流速变化剧烈；事故危险大；为合理设计建筑内部排水系统，既要使排水系统安全畅通，又要求管线段、管径小、造价低，需专门研究建筑内部排水管系中的水气动物理现象。 三：高层建筑雨水系统的特点 1 建筑雨水排水系统的划分与选择 （1） 建筑雨水排水系统的分类 一般可按以下方式分类： 1.1、按集水方式分类：檐沟排水系统、长天沟排水系统、屋面雨水斗排水系统。 1.2、按雨水管道的位置分类：外排水系统、内排水系统 1.3、按雨水斗的数量分类：单斗和多斗雨水排水系统两类。 1.4、按排除雨水的安全程度分类：敞开式、密闭式。 1.5、按设计流态分类：压力流（虹吸式）排水系统和重力流排水系统。 （2） 建筑雨水排水系统的选择 选用原则：1、的雨水排水系统应尽量迅速、及时地将屋面雨水排至是外地面和灌渠。 2、 应尽量减少或者避免雨水从屋面溢流口溢流。 3、 本着既安全又经济的原则选择系统。 4、 选择雨水系统时不宜轻易增加溢水频率。 选择次序： 2.1 安全性大小， 各雨水系统的先后排列次序为： 密闭式系统——敞开式系统； 外排水系统——内排水系统；重力流系统——压力流排水系统 2.2 经济性优胜：压力流系统——重力流系统 （3） 建筑雨水排水系统的组成外排水系统的组成 内排水系统的组成：雨水斗、连接管、悬吊管、立管、排出管、埋地管、附属构筑物。 四：高层建筑水消防系统的特点 1概述 水消防系统按照使用范围和水流形态的不同，可以分为消火栓给水系统（包括室外消火栓给水系统、室内消火栓给水系统—）和自动喷水灭火系统（包括湿式系统、干式系统、顶作用系统、重复启闭预作用系统、雨淋系统、水幕系统、水喷雾系统。《建筑设计防火规范》和《高层民用建筑设计防火规范》将消防给水系统按压力分为高压（常高压）给水系统、临时高压给水系统两类。工程上普遍采用临时高压给水系统中增设稳压装置（稳压泵、气压水罐等）的系统。 2高层建筑消防特点 （1）高层建筑装饰要求高，具有大量的可燃物质，如家具设备，窗帘地毯、吊顶装饰容易发生火灾。 （2）高层建筑竖井多，如电梯井、楼梯井、垃圾井、管道井、通风井、风道等， 是火灾蔓延的通路，加上这些竖井的拔风作用，一旦发生火灾火焰蔓延迅速，楼高风大，火势越大。 （3）人员疏散难，在高层建筑中，由于竖井的拔风作用，火势烟雾蔓延扩散及其迅速。当烟雾浓度大时，仅需 2-3 分钟人就会因缺氧晕倒窒息死亡。 （4）经济损失大，所以从建筑的结构、装饰、设备等方面在设计和选材上都必须符合消防要求. 3消火栓给水系统的组成与布置 （1）消火栓给水系统的组成 消火栓、消防水枪、消防水带、消防卷盘、消火栓箱、消防水泵、消防水箱、 消费水池、水泵接合器。 （2）消火栓给水系统的布置 （3）消火栓给水系统设计计算 （4） 闭式自动喷水灭火系统 自动喷水灭火系统是能在发生火灾时自动喷水，并同时发生火警信号的灭火系 统，具有工作性能稳定、适应范围广、安全可靠、控火灭火成功率高（扑灭初期火灾成功率在 95%以上）、维护简单等优点，是当今世界上公认的最有效的自救灭火设施，也是应用范围最广泛的自动灭火系统。自动喷水灭火系统可用于各种建筑物中允许用水灭火的保护对象和场合，根据被保护建筑物的使用性质、环境条件和火灾发生、发展特性的不同，可以有多种不同类型： 湿式自动喷水灭火系统；干式自动喷水灭火系统；干湿两用自动喷水灭火系统；与作用自动喷水灭火系统。 系统自动喷水灭火系统设置范围：应在人员密集、不易疏散、外部增援灭火与救生较困难的性质重要或火灾危险性较大的场所中设置。具体范围应根据我国《建筑设计放火规范》和《高层民用建筑设计防火规范》规定。采用闭式自动喷水灭火系统场所的最大净空高度，民用建筑和工业厂房不超过 8m，仓库不超过 9m，采用快速响应早期抑制喷头的仓库不超过 12m。露天场所不宜采用闭式系统。 4消防用水量 高层建筑的消防用水量，与建筑的高度、燃烧面积、空间大小、蔓延速度、可燃物质、人员情况、经济损失等有密切的关系。普通高层塔式住宅建筑，每层燃烧面积小，可燃物质少，居民固定，对建筑熟悉，火源容易控制。因此消防用水量可小些。 对高级的高层旅馆、办公楼等公共建筑，每层的燃烧面积大，会议室、餐厅等空间体积大，可燃装饰材料多，空调系统多、火势蔓延快、人员复杂，容易发生火灾，消防用水量要求大些。 结论：通过以上对建筑给水排水的叙述，更加清晰的认识到了建筑给水排水这一门课程 翻译：after of high-rise building water course of study, from building the water supply of, drainage system, rain water system and fire control system that narrative summary high-rise building and multistory buildings of the differences and similarities. 参考文献：1 《高层建筑给水排水工程》重庆大学出版社 2 百度文库 【篇三：高层建筑给排水试题及答案 (1)】 哈尔滨工程大学继续教育学院 高层建筑给水排水工程考试题库 一、填空题（本题共10题，每小题1分共10分）30题 1、建筑给水管道根据安装位置和起的作用不同分为给水干管，给水立管，给水支管。 2、自动喷水灭火系统喷头布置形式一般有菱形布置。 3、高层建筑给水方式分为方式。 4、建筑内埋地敷设的生活给水管与排水管之间的最小净距，平行埋 设时不小于0.50m；交叉埋设时不小于0.15m；且给水管应布置在排水管的上面。 5、在高层建筑中，塑料排水立管明设且管径大于等于时，在立管穿越楼层处应设阻火装置或阻火圈。 6 7、建筑物雨水管道应贮存池。 8.高层建筑物的室内消火栓系统是指 10层 以上的住宅建筑，高 度大于 24 米的其他民用建筑和公共建筑的室内消火栓系统。 9.建筑内排水系统按排除的污、废水种类不同，可分为以下三类，即生活排水系统 、工业废水排水系统 、 屋面雨雪水 排水系统 。 10.屋面雨水内排水系统由天沟、雨水斗 、连接管、悬 吊管、 立管 、排出管、埋地干管和检查井组成。 11.自动喷水灭火系统由 水源 、 加压贮水设备、喷 头 、 管网 、报警装置等 组成。 12.建筑消 火栓给水系统一般由水枪、 水带 、 消火栓 、 消 防管道 、消防水池、 高位水箱 和 水泵接合器及增压水泵等组成。 13.建筑内排水通气管系统的作用主要是____排除臭气、 保持气压稳定 __、 __补充新鲜空气_____、____降低噪音___。 14.化粪池是一种具有 结构简单、 便于管理、不消耗动力、和____造价低___等优点。局部处理生活污水的构筑物。 15.自动喷水灭火系统管道水力常见的计算方法有：作用面积法和特性系数法 。 16.某由市政管网供水的住宅楼，管网服务压力为0.2mpa时，可供水至__四_层 楼。 17、自动喷水灭火系统的报警装置主要有__水流指示器__、_压力开关__、__水 力警铃_。 18.排水横管水力计算设计要素充满度、自净流速、管道坡度、最小管径 19.在高层建筑中常采用特殊单立管排水通气系统，其中有____苏维托，汽水 分离汽水混
