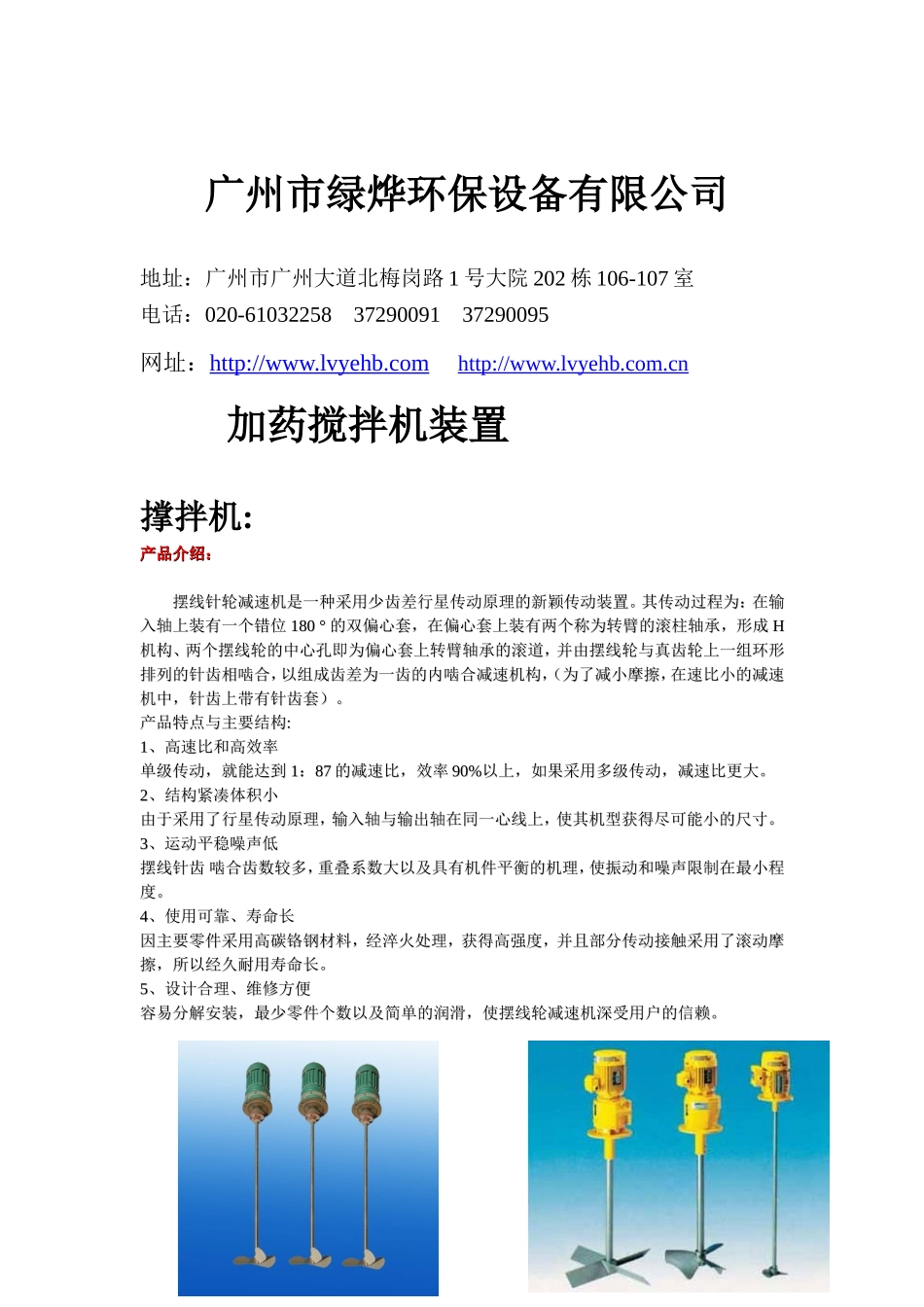

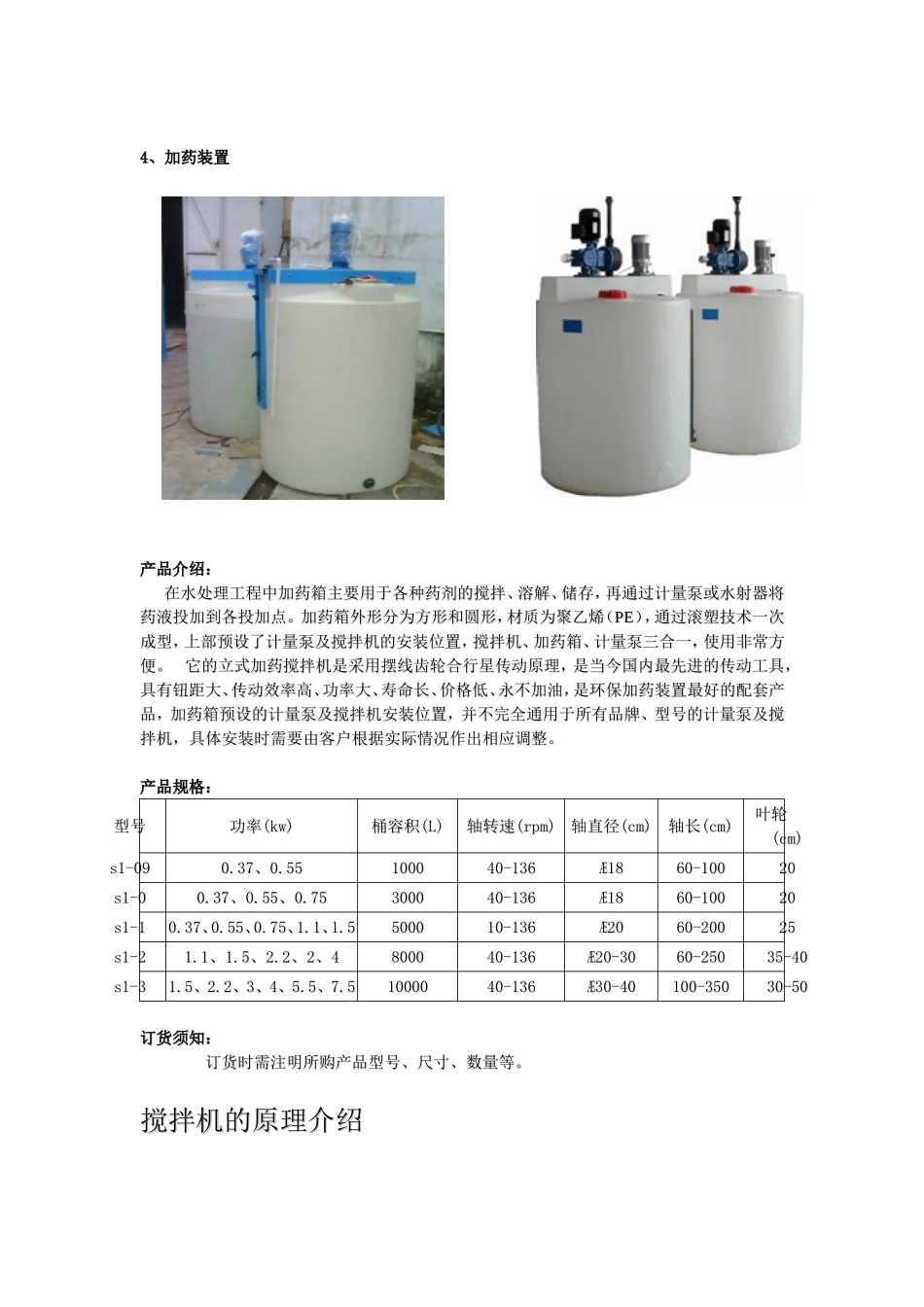

广州市绿烨环保设备有限公司 地址：广州市广州大道北梅岗路1号大院202栋106-107室 电话：020-61032258 37290091 37290095 网址： 加药搅拌机装置 撑拌机: 产品介绍： 摆线针轮减速机是一种采用少齿差行星传动原理的新颖传动装置。其传动过程为：在输入轴上装有一个错位 180 ° 的双偏心套，在偏心套上装有两个称为转臂的滚柱轴承，形成 H 机构、两个摆线轮的中心孔即为偏心套上转臂轴承的滚道，并由摆线轮与真齿轮上一组环形排列的针齿相啮合，以组成齿差为一齿的内啮合减速机构，（为了减小摩擦，在速比小的减速机中，针齿上带有针齿套）。 产品特点与主要结构: 1、高速比和高效率 单级传动，就能达到 1：87的减速比，效率90%以上，如果采用多级传动，减速比更大。 2、结构紧凑体积小 由于采用了行星传动原理，输入轴与输出轴在同一心线上，使其机型获得尽可能小的尺寸。 3、运动平稳噪声低 摆线针齿 啮合齿数较多，重叠系数大以及具有机件平衡的机理，使振动和噪声限制在最小程度。 4、使用可靠、寿命长 因主要零件采用高碳铬钢材料，经淬火处理，获得高强度，并且部分传动接触采用了滚动摩擦，所以经久耐用寿命长。 5、设计合理、维修方便 容易分解安装，最少零件个数以及简单的润滑，使摆线轮减速机深受用户的信赖。 4、加药装置 产品介绍： 在水处理工程中加药箱主要用于各种药剂的搅拌、溶解、储存，再通过计量泵或水射器将药液投加到各投加点。 加药箱外形分为方形和圆形，材质为聚乙烯（PE），通过滚塑技术一次成型，上部预设了计量泵及搅拌机的安装位置，搅拌机、加药箱、计量泵三合一，使用非常方便。 它的立式加药搅拌机是采用摆线齿轮合行星传动原理，是当今国内最先进的传动工具，具有钮距大、传动效率高、功率大、寿命长、价格低、永不加油，是环保加药装置最好的配套产品，加药箱预设的计量泵及搅拌机安装位置，并不完全通用于所有品牌、型号的计量泵及搅拌机，具体安装时需要由客户根据实际情况作出相应调整。 产品规格： 型号 功率(kw) 桶容积(L) 轴转速(rpm) 轴直径(cm) 轴长(cm) 叶轮直径(cm) s1-09 0.37、0.55 1000 40-136 Æ18 60-100 20 s1-0 0.37、0.55、0.75 3000 40-136 Æ18 60-100 20 s1-1 0.37、0.55、0.75、1.1、1.5 5000 10-136 Æ20 60-200 25 s1-2 1.1、1.5、2.2、2、4 8000 40-136 Æ20-30 60-250 35-40 s1-3 1.5、2.2、3、4、5.5、7.5 10000 40-136 Æ30-40 100-350 30-50 订货须知：     订货时需注明所购产品型号、尺寸、数量等。 搅拌机的原理介绍 搅拌机传动原理 摆线针轮减速机是一种采用 K-H-V 少齿差行星传动原理的新颖传动装置，参见图。太阳轮（针齿轮）Zz 与行星轮（摆线轮）ZB 的齿数差为 1 ，即： Zz-ZB=1 。在输入轴上装有一个错位 180 ° 的双偏心套，在偏心套上装有两个称为转臂的滚柱轴承，形成 H 机构、两个摆线轮的中心孔即为偏心套上转臂轴承的滚道，并由摆线轮与真齿轮上一组环形排列的针齿相啮合，以组成齿差为一齿的内啮合减速机构，（为了减小摩擦，在速比小的减速机中，针齿上带有针齿套）。当输入轴带着偏心转动一周时，由于摆线轮上齿廓曲线的特点极其受针齿轮上针齿限制之故，摆线轮的运动成为既有公转又有自转的平面运动，在输入轴正转一周时，偏心套亦正转一周，摆线轮于相反方向上转过一个齿从而得到减速，再借助 W输出机构，将摆线轮的低速自转运动通过销轴，传递给输出轴，从而获得较低的输出转速。 搅拌机特点与主要结构 1、高速比和高效率 单级传动，就能达到 1：87的减速比，效率90%以上，如果采用多级传动，减速比更大。 2、结构紧凑体积小 由于采用了行星传动原理，输入轴与输出轴在同一心线上，使其机型获得尽可能小的尺寸。 3、运动平稳噪声低 摆线针齿 啮合齿数较多，重叠系数大以及具有机件平衡的机理，使振动和噪声限制在最小程度。 4、使用可靠、寿命长 因主要零件采用高碳铬钢材料，经淬火处理，（ HRC58-62 ）获得高强度，并且部分传动接触采用了滚动摩擦，所以经久耐用寿命长。> 5、设计合理、维修方便 容易分解安装，最少零件个数以及简单的润滑，使摆线轮减速机深受用户的信赖。 BLY0 BLY1 BLY2 BLY3 BLY4 BLY5 BLY6 BLY7 BLY8 输入转速1450r/min （左下侧输出转速为1450r/min输入计算值） 输入转速1000 r/min 9 输出转速161r/m 0.75 2.2/1.5 3/2.2 7.5/5.5/4           11 输出转速132r/m 0.75 2.2/1.5 3/2.2 7.5/5.5/4 11 18.5/15       17 输出转速85r/m 0.75 1.5/1.1 3/2.2 7.5/5.5/4 11 18.5/15 22 37   23 输出转速63r/m 0.55 1.5/1.1 3/2.2 5.5/4 11/7.5 18.5/15 22 37 55 29 输出转速50r/m 0.55 1.1/0.75 2.2/1.5 5.5/4/3 7.5/5.5 15 18.5 37 55 35 输出转速41r/m 0.37 1.1/1.75 1.5 4/3/2.2 7.5/5.5 15/11 15 30 45 43 输出转速34r/m 0.37 0.75/0.55 1.5/1.1 4/3/2.2 5.5/4 11/7.5 11 22 40 59 输出转速25r/m 0.25 0.75/0.55 1.1/0.75 2.2/1.5/1.1 4/3 7.5/5.5 7.5 18.5 30 71 输出转速20r/m 0.18 0.55/0.37 0.75 2.2/1.5/1.1 3 5.5 7.5 15 22 87 输出转速17r/m 0.12     1.5/1.1 3 5.5 5.5 11 22 搅拌机配套选型 搅拌机与标准加药桶配套选型参考表： 型号 加药桶 叶轮、轴材质 转速 轴直径 轴长 叶轮 BLY09-11-0.37 JYT-100L 304不锈钢 132rpm Ф18 L=600 3叶片Æ200 碳钢+衬胶 316L不锈钢 BLY09-11-0.37 JYT-150L 304不锈钢 132rpm Ф18 L=600 3叶片Æ200 碳钢+衬胶 316L不锈钢 BLY0-11-0.37 JYT-200L 304不锈钢 132rpm Ф18 L=700 3叶片Æ200 碳钢+衬胶 316L不锈钢 BLY0-11-0.37 JYT-300L 304不锈钢 132rpm Ф18 L=700 3叶片Æ200 碳钢+衬胶 316L不锈钢 BLY0-11-0.55 JYT-500L 304不锈钢 132rpm Ф18 L=800 3叶片Æ200 碳钢+衬胶 316L不锈钢 BLY0-11-0.75 JYT-1000L 304不锈钢 132rpm Ф27×3 L=1100 2叶片Æ300 碳钢+衬胶 316L不锈钢 BLY0-11-1.1 JYT-2000L 304不锈钢 132rpm Ф32×3 L=1200 2叶片Æ350 碳钢+衬胶 316L不锈钢 BLY1-17-1.5 JYT-3000L 304不锈钢 85rpm Ф42×3 L=1300 2叶片Æ400 碳钢+衬胶 316L不锈钢 搅拌机订货须知 订货时请说明搅拌机的功率、转速、轴长、叶轮直径、材质等相关参数，以便我们为您选型。
