室外给排水管网施工常见质量通病图解.doc

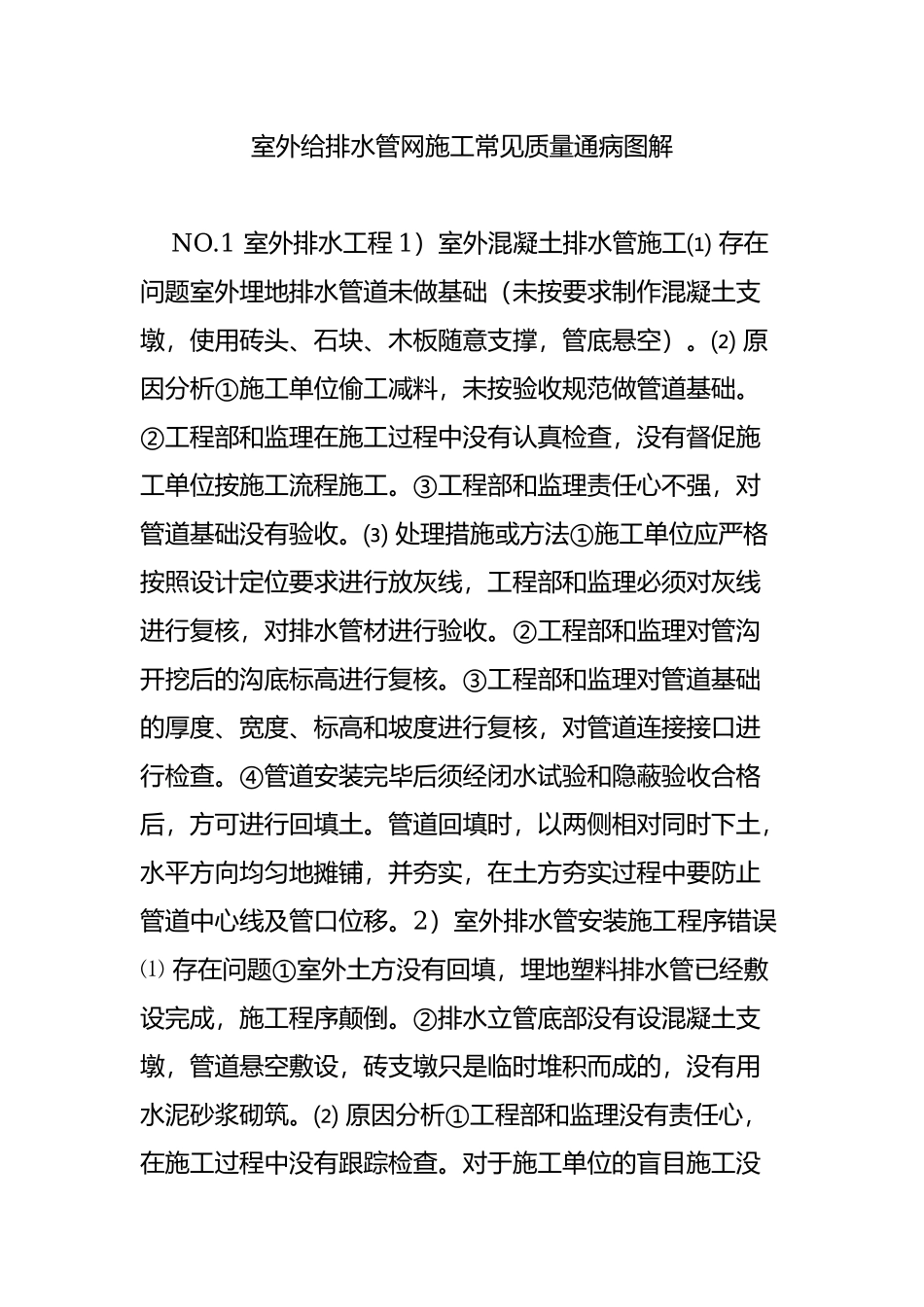

室外给排水管网施工常见质量通病图解 NO.1 室外排水工程1）室外混凝土排水管施工⑴ 存在问题室外埋地排水管道未做基础（未按要求制作混凝土支墩，使用砖头、石块、木板随意支撑，管底悬空）。⑵ 原因分析①施工单位偷工减料，未按验收规范做管道基础。②工程部和监理在施工过程中没有认真检查，没有督促施工单位按施工流程施工。③工程部和监理责任心不强，对管道基础没有验收。⑶ 处理措施或方法①施工单位应严格按照设计定位要求进行放灰线，工程部和监理必须对灰线进行复核，对排水管材进行验收。②工程部和监理对管沟开挖后的沟底标高进行复核。③工程部和监理对管道基础的厚度、宽度、标高和坡度进行复核，对管道连接接口进行检查。④管道安装完毕后须经闭水试验和隐蔽验收合格后，方可进行回填土。管道回填时，以两侧相对同时下土，水平方向均匀地摊铺，并夯实，在土方夯实过程中要防止管道中心线及管口位移。2）室外排水管安装施工程序错误 ⑴ 存在问题①室外土方没有回填，埋地塑料排水管已经敷设完成，施工程序颠倒。②排水立管底部没有设混凝土支墩，管道悬空敷设，砖支墩只是临时堆积而成的，没有用水泥砂浆砌筑。⑵ 原因分析①工程部和监理没有责任心，在施工过程中没有跟踪检查。对于施工单位的盲目施工没有及时制止；配套部现场没有指导和抽查。②工程部、监理和施工单位没有认真审图，尤其是排水管的施工条件和技术要求不熟悉。③施工单位盲目施工，没有按照设计和施工验收规范要求进行室外排水管道施工，成品保护意识差。⑶ 处理措施或方法①工程部、监理和施工单位应认真熟悉施工图和施工验收规范，熟悉埋地排水管道安装的条件和要求；配套部应对现场施工进行作业指导和跟踪检查。②工程部和监理对埋地排水管道的施工过程应跟踪检查，认真做好管道安装条件的验收和隐蔽工程验收，确保室外排水管道严格按照验收规范要求坡向第一只窨井。③施工单位应严格按照设计和施工验收规范要求施工，不得盲目施工。④室外排水管必须在室外土方回填并夯实到位后，开挖管沟，工程部和监理必须认真检查管沟的标高、坡度、垫层和混凝土支墩（或砖砌支墩）施工质量，排水管不得道悬空敷，立管底部和排水管接口处必须设1200混凝土支墩，砖支墩必须采用M7.5的水泥砂浆砌筑牢固，管道底部铺素混凝土垫层或砂垫层，管沟土方回填前必须做好闭水试验，试验合格后，方可回填土方。3）排水检查井没有铺水泥砂浆 ⑴ 存在问题①室外排水检查井砌筑时没有铺水泥砂浆。②雨水排水口没有设井座。⑵ 原因分析①施工单位质量意识差，没有按规范和国标图集要求砌筑检查井和设置井座。②配套部、工程部和监理没有责任心，没有认真检查收，没有进行隐蔽工程验收。③施工单位偷工减料。⑶ 处理措施或方法①施工单位应严格按照规范和国标图集要求砌筑检查井。②配套部、工程部和监理应在施工过程中应认真检查和验收，发现问题及时督促整改。③检查井及井座必须返工，采用M7.5的水泥砂浆，丁砌法砌筑检查井，灰缝要饱满，预制安装钢筋混凝土井座。NO.2 室外给水工程1）室外铸铁给水管道悬空敷设，且无保护措施⑴ 存在问题室外埋地给水管道在接头处没有设置混凝土支墩，管底悬空，没有做基础。⑵ 原因分析①施工单位缺乏质量管理意识，没有按设计和施工验收规范要求施工，偷工减料。②工程部、监理和施工单位没有认真熟悉施工图和施工验收规范。③配套部、工程部和监理在施工过程中没有跟踪检查和作业指导，在管道铺设前没有对沟槽和管道基础或垫层的质量进行验收。⑶ 处理措施或方法①配套部、工程部、监理和施工单位必须认真熟悉图纸和验收规范。②配套部、工程部和监理在施工过程中应跟踪检查到位和作业指导，在管道铺设前对管道施工条件、沟槽、管道基础或垫层的质量进行验收。③给水管道必须在土方回填并夯实到位的情况下施工安装，铸铁给水管道管沟必须平整，不得悬空敷设，管沟标高和坡度符合设计和施工验收规范要求，管道三通，承插对接等接口底部必须设混凝土支墩，在下列情况还必须采用混凝土整体基础：雨水或污水管道在地下水位以下，管径在1m以上，每根管长在1.2m以下，雨水或污水管道在地下水位以上，复土深度在2.5m-4m。④室外给水管道必须经过试压和隐蔽验收合格后，方可进行土方回填。管道回填时,以两侧相对同时下土，水平方向均匀地摊铺，要防止管道中心线位移或接口受振而脱落。⑤冬季填土时，混凝土强度达到设计强度50%后准许回填土，管道胸腔部分不能回填冻土。填土高出地面200-300mm，作为预留沉降量。2）室外给水管道连接方式错误，并且没有设检修控制阀门 ⑴ 存在问题①在主干管（自带防腐层的钢管）上直接开孔与镀锌钢管焊接连接，野蛮施工。②在给水分支管处未设阀门和阀门井。③镀锌钢管在室外埋地没有做防腐。④所有管道没有做基础。⑵ 原因分析①室外给水管网设计没有明确主干管与支管的连接技术要求、管道防腐的做法，漏设管网的控制阀门和阀门井。②配套部、工程部、监理和施工单位没有认真审图，对于设计不明确和不合理处没有及时联系设计解决。③配套部、工程部和监理在室外给水管网施工过程中没有跟踪检查，发现问题没有及时督促整改。④施工单位质量意识差，不按工艺标准敷设室外埋地给水管道，野蛮施工。⑶ 处理措施或方法①室外给水管网设计人员在施工图设计时必须明确管道连接和管道防腐做法，对于用水的主干管道在支管分支处应设置阀门和阀门井，以便于管网和设备维修。②配套部、工程部、监理和施工单位应认真审核施工图，对于设计不明确或设计不合理的地方应及时联系设计进行修改。③配套部、工程部和监理在施工过程中应跟踪检查和作业指导，严格按照设计和施工验收规范要求进行隐蔽工程验收，发现问题及时督促整改。④施工单位应认真组织施工技术交底，严格按照设计和施工验收规范要求进行施工，不得野蛮施工。⑤埋地管道防腐，应在管道安装完毕，试压和验收合格后进行：A、埋地管造防腐层结构分为三种类型：普通防腐层、加强防腐层和特加强防腐层。B、施工应按设计要求确定防腐结构级别，先进行除锈。C、防腐层的厚度要求一般应达到：普通防腐层：不小于3mm，允许偏差-0.3mm。加强防腐层：不小于6mm，允许偏差-0.5mm。特加强防腐层：不小于9mm，允许偏差-0.5mm。其管道焊口处的防腐，必须按埋地管道的防腐方法进行防离处理。3）室外给水管的回填土方含有大块石 ⑴ 存在问题①室外土方没有回填，给水管已经敷设完成，施工程序颠倒。②给水三通接口处没有设混凝土支墩，管道悬空敷设。③埋地的给水钢管没有做防腐，土方回填过程中将大块石直接填压在给水管道上，野蛮施工。⑵ 原因分析①配套部、工程部和监理在施工过程中没有认真检查，隐蔽工程验收不到位。②施工单位质量意识和成品保护意识差，野蛮施工。⑶ 处理措施或方法①配套部、工程部和监理在施工过程中应认真跟踪检查，并做好作业指导，发现野蛮施工应立即进行制止，发现问题及时督促整改。②室外给水管道要求在土方回填并夯实到设计标高后，开挖管沟，安装给水管道。③给水管三通接口设1200混凝土支墩，管沟底部铺设好混凝土垫层。④管沟土方回填时，严禁将大块石头直接回填在管道上，管沟应采用素土分层回填。NO.3 室外强弱电工程1）电缆沟体内严重积水 ⑴ 存在问题①电缆沟砌筑12cm的砖沟体。②电缆的沟内积水严重，没有设排水设施。⑵ 原因分析①管沟设计没有设排水措施。②配套部、工程部、监理和施工单位没有认真审图，发现问题没有及时联系设计修改。③施工单位质量意识差，偷工减料，没有按照设计和施工验收规范要求砌筑电缆沟体，电缆沟底部没有按设计要求放坡。④配套部、工程部和监理在施工过程中没有认真检查。⑶ 处理措施或方法①电缆沟设计应考虑排水措施。每隔一定距离，沟内或手井内设400×400×400mm集水坑，并设一根DN100的排水管道就近排水雨水井。②配套部、工程部、监理和施工单位应认真审图，设计不明确处应及时联系设计修改。③配套部、工程部和监理在施工过程中应认真检查电缆沟体的宽度、高度和坡度，发现问题及时督促整改。④施工单位严格按照设计和施工验收规范要求砌筑电缆沟体⑤电缆沟也可以采用预制沟体承插连接，或敷设电缆管道，采用混凝土包方。2）室外电缆检查井井盖采用排水井盖 ⑴ 存在问题①室外电缆检查井，采用排水检查井盖替代，影响电缆穿线施工。②井座采用120墙干砌。⑵ 原因分析①施工单位质量意识差，没有按设计要求设置电缆手井、井座和盖板，盲目施工。②配套部、工程部和监理没有责任心，没有认真检查收，没有组织隐蔽工程验收。③施工单位偷工减料。⑶ 处理措施或方法①施工单位应严格按照设计要求砌电缆手井、预制钢筋混凝土井座和安装盖板，电缆手井应采用方井，盖板应采用方形盖板，以便于穿电缆和线路检修。②配套部、工程部和监理应在施工过程中应认真检查和验收，发现问题及时督促整改。③检查井座必须返工，采用预制钢筋混凝土井座，排水井盖必须全部更换。3）电缆管沟开挖不到位的情况下随意敷设电缆导管⑴ 存在问题①电缆沟体没有完全开挖，沟底的土方没有清理的情况下，敷设电缆导管。②电缆管与绿化浇灌给水管混在一起敷设，没有安全间距。⑵ 原因分析 ①施工单位没有按埋地导管敷设的程序施工，施工前的技术交底不到位。②配套部、工程部和监理在电缆管道敷设前没有认真检查和验收电缆沟的开挖质量，发现问题后没有及时督促整改。⑶ 处理措施或方法 ①配套部、工程部和监理在电缆管道敷设前认真检查和验收电缆沟体的宽度、深度和坡度，发现问题应及时督促整改。②电缆沟应在检验合格后方可敷设电缆管。③电缆管管沟深度不应小于0.7m，电缆管沟应有不小于0.1％的排水坡度，电缆管道连接时，管道应接顺，接缝应严密，不得有地下水和泥浆渗入。④同沟敷设两条及以上电缆时，电缆之间，电缆与管道、道路、建筑物之间平行交叉的最小净距应符合相关规定。4）强弱电检查井采用普通粘土多孔砖砌筑120墙⑴ 存在问题①强弱电检查井砌筑120墙。②砌墙砖块采取普通粘土多孔砖。③管口没有做临时封堵保护。④跨越电缆检查井敷设雨水管（造成检查井空间变小）⑵ 原因分析①配套部、工程部、监理和施工单位没有认真审核施工图，对国标图集和施工验收规范不熟悉。②配套部、工程部和监理没有责任心，在施工过程中没有认真检查和作业指导，尤其是没有对材料的进场进行检验，发现问题没有及时督促整改。③施工单位偷工减料，没有按国标图集和施工验收规范要求施工，成品保护意识差。⑶ 处理措施或方法①配套部、工程部、监理和施工单位应认真审核施工图，熟悉国标或当地标准图集和施工验收规范。②配套部、工程部和监理在施工过程中应认真检查和验收，发现问题及时督促整改。③施工单位应严格按国标图集和施工验收规范要求施工，不得盲目施工。④室外检查井应采用标准粘土砖，丁砌240墙，墙体内外采用水泥砂浆抹面。⑤管口做好临时封堵，确保管道不被淤泥或垃圾堵塞。⑥雨水管道不得随意跨越电缆检查井，应将雨水井移位，将雨水管道绕开电缆检查井。【5折套餐】建筑电气安装技术从入门到精通电气安装技术 规范解读解读 施工组织设计 施工管理 BIM机电拜师5大电气总工，手把手教你做建筑电气安装近200课时，3000分钟！一次嗨到底！套餐价仅999元（原价2000元）！！！每天只开放20个名额，等你来抢！！！监理大兄弟们再也不用担心我的电气安装了，So easy!
