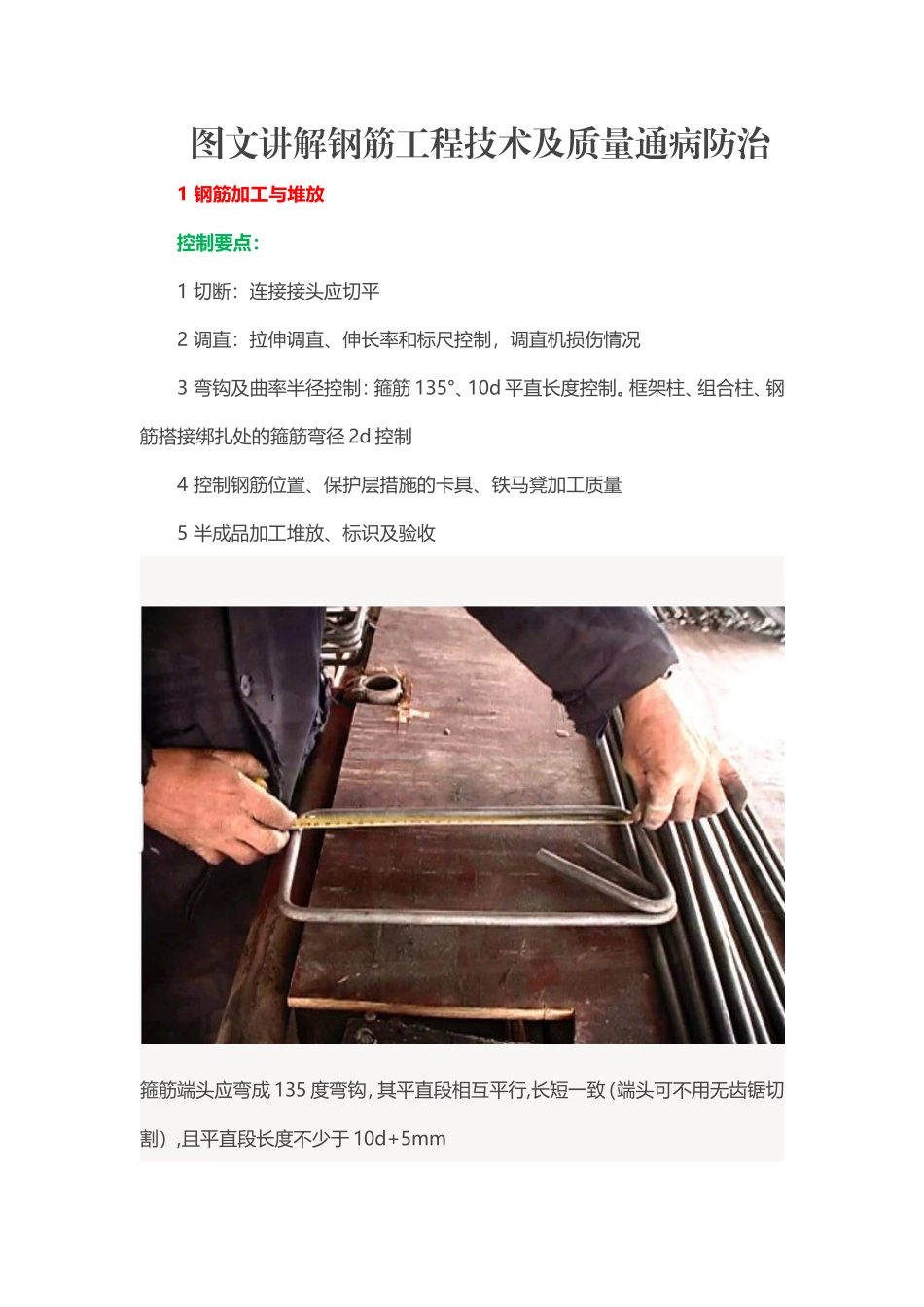

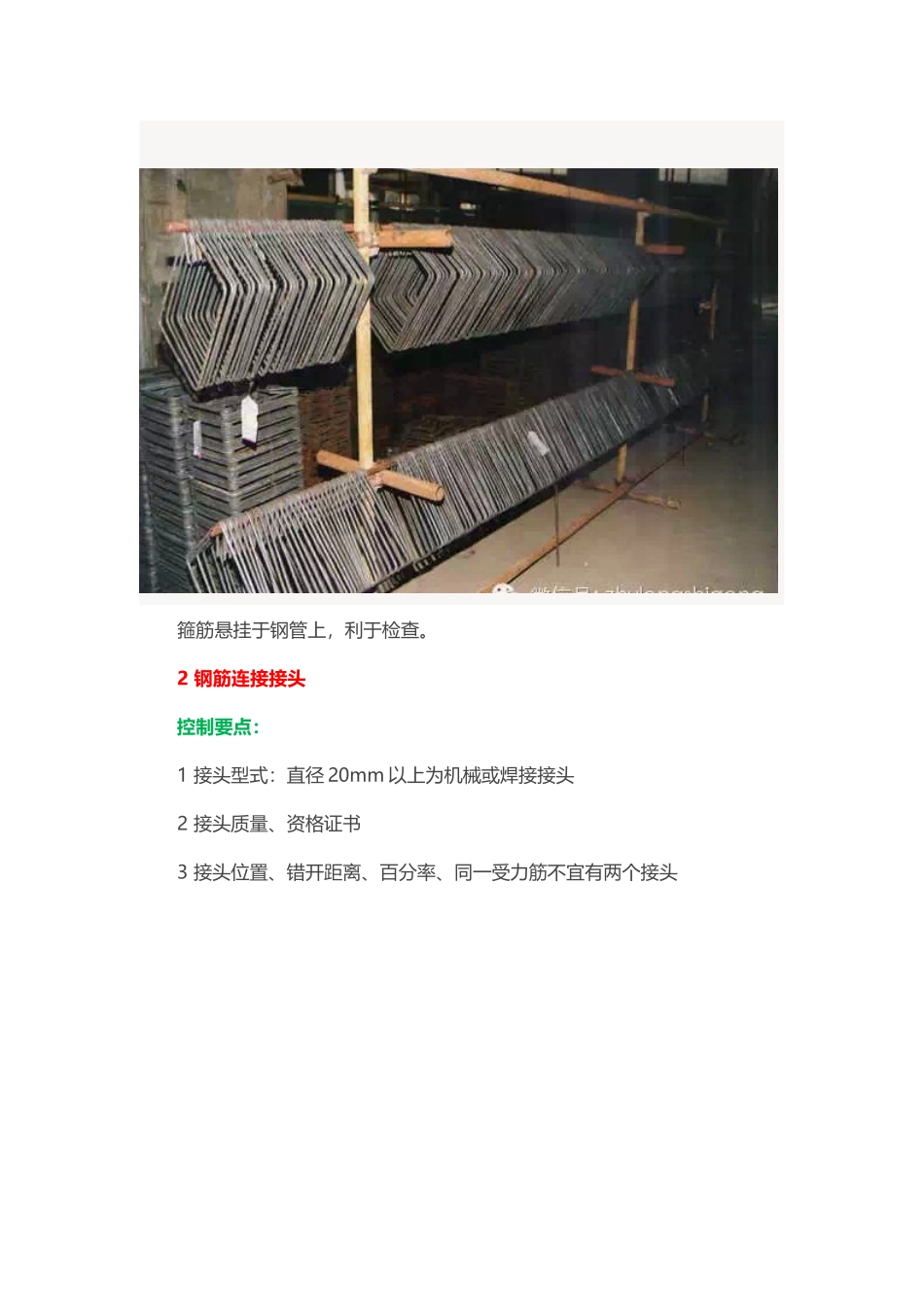

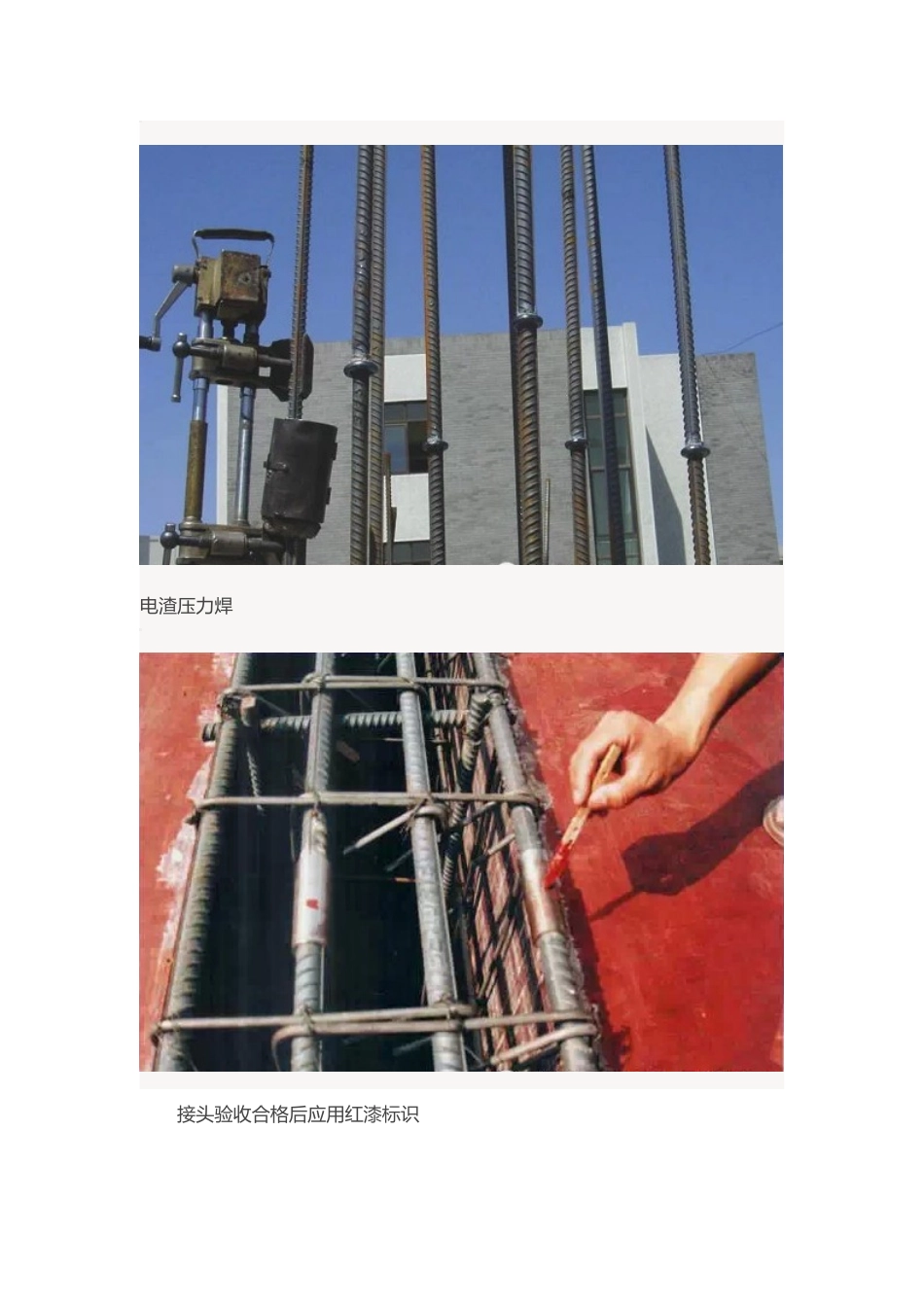

图文讲解钢筋工程技术及质量通病防治 1 钢筋加工与堆放 控制要点： 1 切断：连接接头应切平 2 调直：拉伸调直、伸长率和标尺控制，调直机损伤情况 3 弯钩及曲率半径控制：箍筋135°、10d平直长度控制。框架柱、组合柱、钢筋搭接绑扎处的箍筋弯径2d控制 4 控制钢筋位置、保护层措施的卡具、铁马凳加工质量 5 半成品加工堆放、标识及验收 箍筋端头应弯成135度弯钩，其平直段相互平行,长短一致（端头可不用无齿锯切割）,且平直段长度不少于10d+5mm 箍筋悬挂于钢管上，利于检查。 2 钢筋连接接头 控制要点： 1 接头型式：直径20mm以上为机械或焊接接头 2 接头质量、资格证书 3 接头位置、错开距离、百分率、同一受力筋不宜有两个接头 电渣压力焊 接头验收合格后应用红漆标识 3 保护层质量 控制要点： 1 钢筋位置准确、保护层厚度符合规范及图纸要求 2 使用的垫块、卡具、支架措施有效，符合规定 板筋上铁铺放在专用马凳上，马凳采用钢筋直径应确保承受荷载不变形，间距不大于1000㎜，马凳位于上下铁之间。 4 钢筋绑扎与安装 控制要点： 1 箍筋加密间距、范围、封闭、锚固、搭接绑扎接头 2 特殊节点：框架梁柱节点、箍筋加密、封闭；主次梁节点箍筋加密及元宝铁，组合柱竖筋搭接范围内箍筋间距5d，100mm双控及弯钩（2d）与搭接筋到位绑扎；剪力墙连梁进暗柱箍筋等 3 安装符合规范和设计做法，牢固。绑扎扣型式符合要求 木质红白相间皮数杆控制钢筋间距 钢筋绑扎时绑扎结向里，将尾丝压向内侧，墙体、柱一律采用八字扣，暗柱四角钢筋用兜扣。水平挂线，竖向吊线，控制垂直度。 防止钢筋工程质量通病的一些措施 ①钢筋的定位措施和钢筋的混凝土 保护层的控制。 ②抗震设防的要求。 ③钢筋的接头设置及接头质量。 ④钢筋安装的外观质量做到横平竖直、间距均匀一致。 顶板砼浇筑前，搭设操作马道，严格控制负弯矩筋被踩下。 墙体钢筋绑扎交底牌
