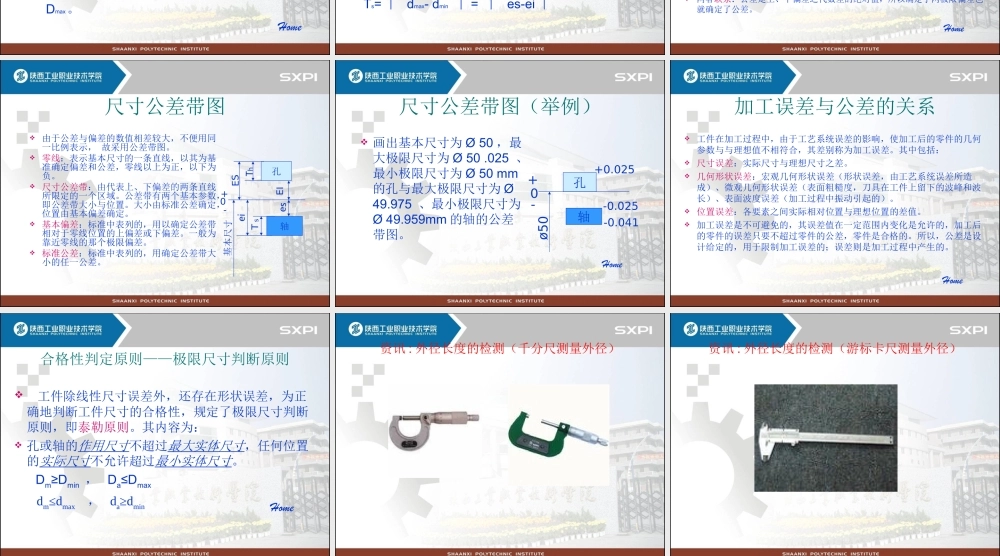

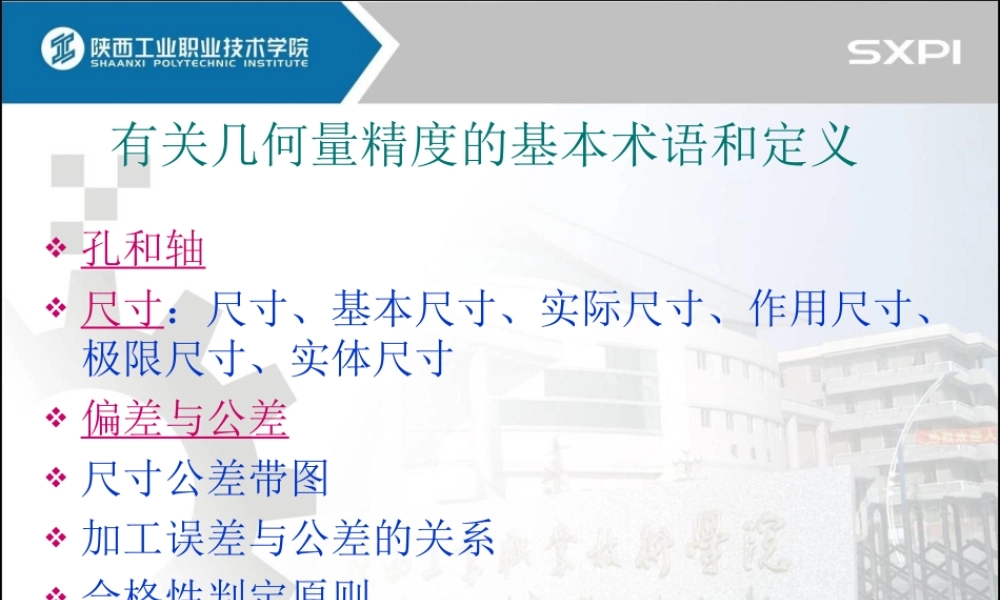

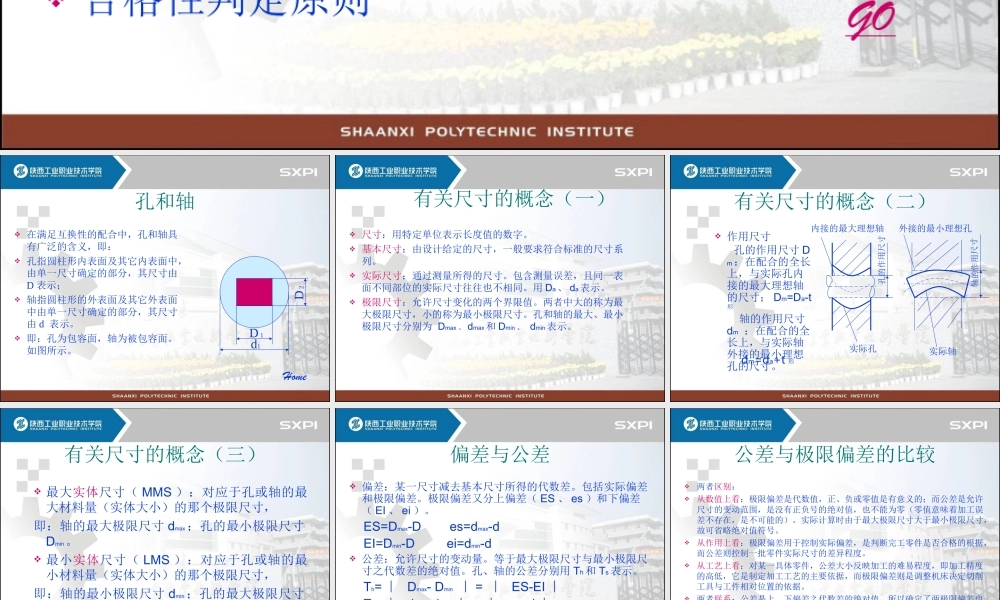

有关几何量精度的基本术语和定义 孔和轴 尺寸：尺寸、基本尺寸、实际尺寸、作用尺寸、极限尺寸、实体尺寸 偏差与公差 尺寸公差带图 加工误差与公差的关系 合格性判定原则 GO 孔和轴 在满足互换性的配合中，孔和轴具有广泛的含义，即：孔指圆柱形内表面及其它内表面中，由单一尺寸确定的部分，其尺寸由D表示；轴指圆柱形的外表面及其它外表面中由单一尺寸确定的部分，其尺寸由d 表示。即：孔为包容面，轴为被包容面。如图所示。d1 D 1 D 2 Home 有关尺寸的概念（一）尺寸：用特定单位表示长度值的数字。基本尺寸：由设计给定的尺寸，一般要求符合标准的尺寸系列。实际尺寸：通过测量所得的尺寸。包含测量误差，且同一表面不同部位的实际尺寸往往也不相同。用Da、da表示。极限尺寸：允许尺寸变化的两个界限值。两者中大的称为最大极限尺寸，小的称为最小极限尺寸。孔和轴的最大、最小极限尺寸分别为 Dmax、dmax和Dmin、dmin表示。有关尺寸的概念（二）作用尺寸 孔的作用尺寸Dm：在配合的全长上，与实际孔内接的最大理想轴的尺寸；Dm=Da-t形 轴的作用尺寸dm：在配合的全长上，与实际轴外接的最小理想孔的尺寸。内接的最大理想轴 外接的最小理想孔 实际孔 实际轴 dm=da+t形 有关尺寸的概念（三）最大实体尺寸（MMS）：对应于孔或轴的最大材料量（实体大小）的那个极限尺寸，即：轴的最大极限尺寸dmax；孔的最小极限尺寸Dmin。最小实体尺寸（LMS）：对应于孔或轴的最小材料量（实体大小）的那个极限尺寸，即：轴的最小极限尺寸dmin；孔的最大极限尺寸Dmax。Home 偏差与公差 偏差：某一尺寸减去基本尺寸所得的代数差。包括实际偏差和极限偏差。极限偏差又分上偏差（ES、es）和下偏差（EI、ei）。ES=Dmax-D es=dmax-d EI=Dmin-D ei=dmin-d 公差：允许尺寸的变动量。等于最大极限尺寸与最小极限尺寸之代数差的绝对值。孔、轴的公差分别用Th和Ts表示。Th=Dmax-Dmin=ES-EI Ts=dmax-dmin=es-ei 公差与极限偏差的比较 两者区别：从数值上看：极限偏差是代数值，正、负或零值是有意义的；而公差是允许尺寸的变动范围，是没有正负号的绝对值，也不能为零（零值意味着加工误差不存在，是不可能的）。实际计算时由于最大极限尺寸大于最小极限尺寸，故可省略绝对值符号。从作用上看：极限偏差用于控制实际偏差，是判断完工零件是否合格的根据，而公差则控制一批零件实际尺寸的差异程度。从工艺上看：对某一具体零件，公差大小反映加工的难易程度，即加工精度的高低，它是制定加工工艺的主要依据，而极限偏差则是调整机床决定切削工具与工件相对位置的依据。两者联系：公差是上、下偏差之代数差的绝对值，所以确定了两极限偏差也就确定了公差。Home 尺寸公差带图 由于公差与偏差的数值相差较大，不便用同一比例表示，故采用公差带图。零线：表示基本尺寸的一条直线，以其为基准确定偏差和公差，零线以上为正，以下为负。尺寸公差带：由代表上、下偏差的两条直线所限定的一个区域。公差带有两个基本参数，即公差带大小与位置。大小由标准公差确定，位置由基本偏差确定。基本偏差：标准中表列的，用以确定公差带相对于零线位置的上偏差或下偏差。一般为靠近零线的那个极限偏差。标准公差：标准中表列的，用确定公差带大小的任一公差。孔 轴 0+-尺寸公差带图（举例）画出基本尺寸为 50，最大极限尺寸为 50.025、最小极限尺寸为 50 mm的孔与最大极限尺寸为 49.975、最小极限尺寸为 49.959mm的轴的公差带图。0+-孔 轴+0.025-0.025-0.041 Home 加工误差与公差的关系 工件在加工过程中，由于工艺系统误差的影响，使加工后的零件的几何参数与与理想值不相符合，其差别称为加工误差。其中包括：尺寸误差：实际尺寸与理想尺寸之差。几何形状误差：宏观几何形状误差（形状误差，由工艺系统误差所造成）、微观几何形状误差（表面粗糙度，刀具在工件上留下的波峰和波长）、表面波度误差（加工过程中振动引起的）。位置误差：各要素之间实际相对位置与理想位置的差值。加工误差是不可避免的，其误差值在一定范围内变化是允许的，加工后的零件的误差只要不超过零件的公差，零件是合格的。所以，公差是设计给定的，用于限制加工误差的；误差则是加工过程中产生的。Home 合格性判定原则极限尺寸判断原则 工件除线性尺寸误差外，还存在形状误差，为正确地判断工件尺寸的合格性，规定了极限尺寸判断原则，即泰勒原则。其内容为：孔或轴的作用尺寸不超过最大实体尺寸，任何位置的实际尺寸不允许超过最小实体尺寸。DmDmin ，DaDmax dmdmax ，dadmin Home 资讯:外径长度的检测（千分尺测量外径）资讯:外径长度的检测（游标卡尺测量外径）
