灌注桩常见病害及防治.doc

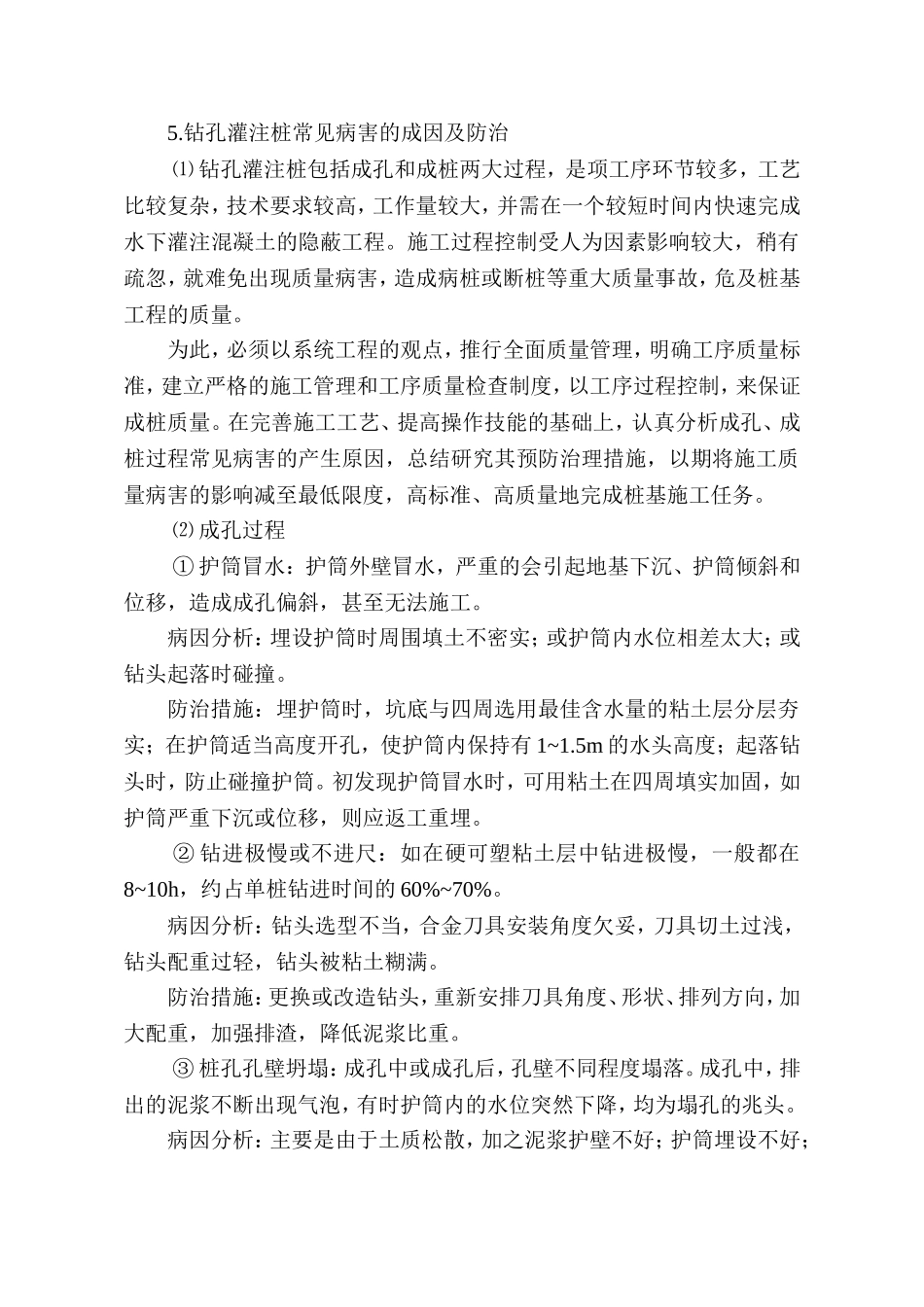

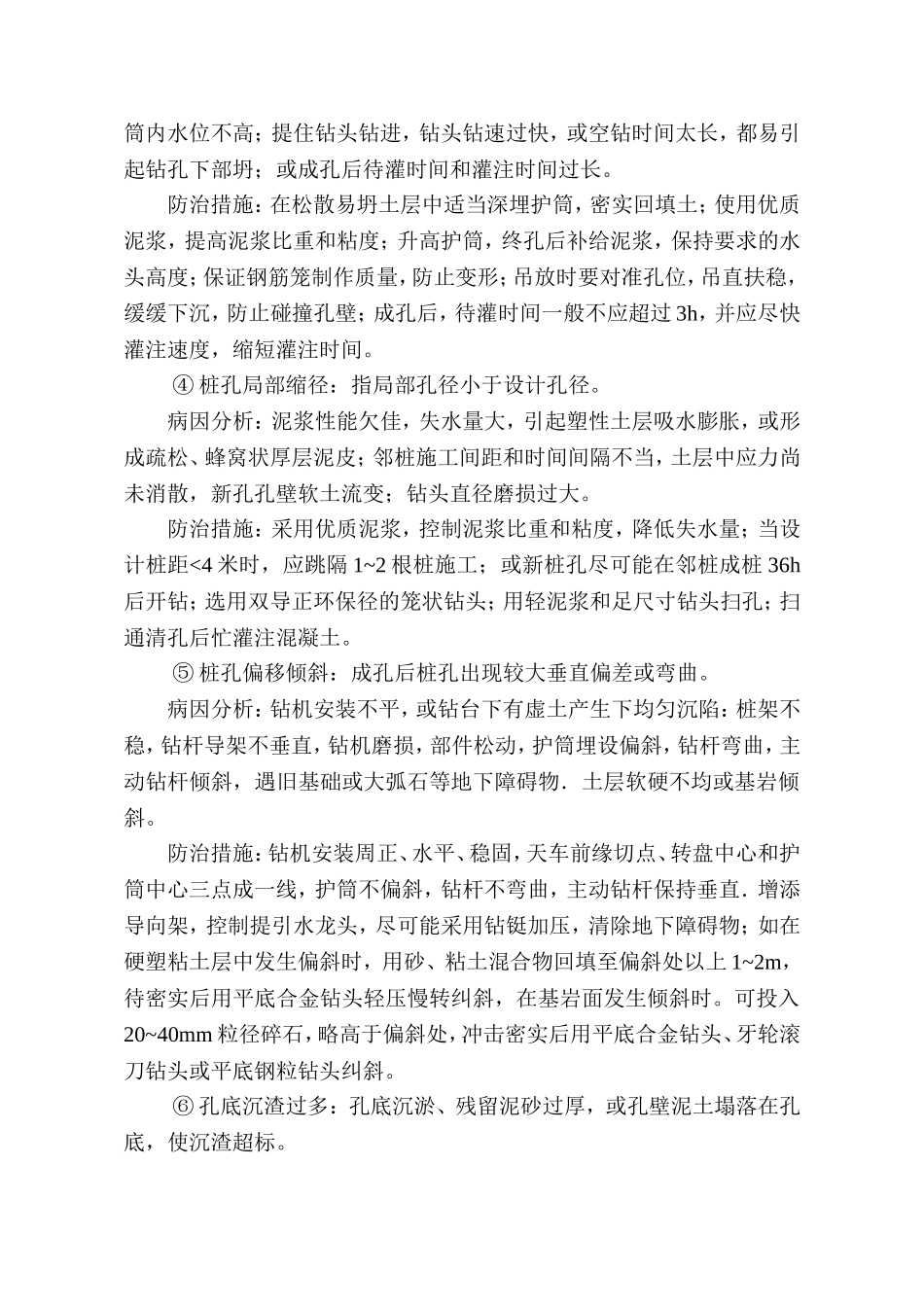

5.钻孔灌注桩常见病害的成因及防治 ⑴钻孔灌注桩包括成孔和成桩两大过程，是项工序环节较多，工艺比较复杂，技术要求较高，工作量较大，并需在一个较短时间内快速完成水下灌注混凝土的隐蔽工程。施工过程控制受人为因素影响较大，稍有疏忽，就难免出现质量病害，造成病桩或断桩等重大质量事故，危及桩基工程的质量。 为此，必须以系统工程的观点，推行全面质量管理，明确工序质量标准，建立严格的施工管理和工序质量检查制度，以工序过程控制，来保证成桩质量。在完善施工工艺、提高操作技能的基础上，认真分析成孔、成桩过程常见病害的产生原因，总结研究其预防治理措施，以期将施工质量病害的影响减至最低限度，高标准、高质量地完成桩基施工任务。 ⑵成孔过程 ①护筒冒水：护筒外壁冒水，严重的会引起地基下沉、护筒倾斜和位移，造成成孔偏斜，甚至无法施工。 病因分析：埋设护筒时周围填土不密实；或护筒内水位相差太大；或钻头起落时碰撞。 防治措施：埋护筒时，坑底与四周选用最佳含水量的粘土层分层夯实；在护筒适当高度开孔，使护筒内保持有1~1.5m的水头高度；起落钻头时，防止碰撞护筒。初发现护筒冒水时，可用粘土在四周填实加固，如护筒严重下沉或位移，则应返工重埋。 ②钻进极慢或不进尺：如在硬可塑粘土层中钻进极慢，一般都在8~10h，约占单桩钻进时间的60%~70%。 病因分析：钻头选型不当，合金刀具安装角度欠妥，刀具切土过浅，钻头配重过轻，钻头被粘土糊满。 防治措施：更换或改造钻头，重新安排刀具角度、形状、排列方向，加大配重，加强排渣，降低泥浆比重。 ③桩孔孔壁坍塌：成孔中或成孔后，孔壁不同程度塌落。成孔中，排出的泥浆不断出现气泡，有时护筒内的水位突然下降，均为塌孔的兆头。 病因分析：主要是由于土质松散，加之泥浆护壁不好；护筒埋设不好；筒内水位不高；提住钻头钻进，钻头钻速过快，或空钻时间太长，都易引起钻孔下部坍；或成孔后待灌时间和灌注时间过长。 防治措施：在松散易坍土层中适当深埋护筒，密实回填土；使用优质泥浆，提高泥浆比重和粘度；升高护筒，终孔后补给泥浆，保持要求的水头高度；保证钢筋笼制作质量，防止变形；吊放时要对准孔位，吊直扶稳，缓缓下沉，防止碰撞孔壁；成孔后，待灌时间一般不应超过3h，并应尽快灌注速度，缩短灌注时间。 ④桩孔局部缩径：指局部孔径小于设计孔径。 病因分析：泥浆性能欠佳，失水量大，引起塑性土层吸水膨胀，或形成疏松、蜂窝状厚层泥皮；邻桩施工间距和时间间隔不当，土层中应力尚未消散，新孔孔壁软土流变；钻头直径磨损过大。 防治措施：采用优质泥浆，控制泥浆比重和粘度，降低失水量；当设计桩距<4米时，应跳隔1~2根桩施工；或新桩孔尽可能在邻桩成桩36h后开钻；选用双导正环保径的笼状钻头；用轻泥浆和足尺寸钻头扫孔；扫通清孔后忙灌注混凝土。 ⑤桩孔偏移倾斜：成孔后桩孔出现较大垂直偏差或弯曲。 病因分析：钻机安装不平，或钻台下有虚土产生下均匀沉陷：桩架不稳，钻杆导架不垂直，钻机磨损，部件松动，护筒埋设偏斜，钻杆弯曲，主动钻杆倾斜，遇旧基础或大弧石等地下障碍物．土层软硬不均或基岩倾斜。 防治措施：钻机安装周正、水平、稳固，天车前缘切点、转盘中心和护筒中心三点成一线，护筒不偏斜，钻杆不弯曲，主动钻杆保持垂直．增添导向架，控制提引水龙头，尽可能采用钻铤加压，清除地下障碍物；如在硬塑粘土层中发生偏斜时，用砂、粘土混合物回填至偏斜处以上1~2m，待密实后用平底合金钻头轻压慢转纠斜，在基岩面发生倾斜时。可投入20~40mm粒径碎石，略高于偏斜处，冲击密实后用平底合金钻头、牙轮滚刀钻头或平底钢粒钻头纠斜。 ⑥孔底沉渣过多：孔底沉淤、残留泥砂过厚，或孔壁泥土塌落在孔底，使沉渣超标。 原因分析：泥浆过稀．清孔未净；清孔泥浆比重过小或清水置换；钢筋笼吊放未垂直对中．碰刮孔壁泥土坍落孔底；或清孔后待灌时间过长，泥浆沉淀；或沉渣厚度测量的孔底标高不统一。 防治措施：终孔后，钻头提离孔底1~20cm，保持慢速空转，维持循环清孔时间不少于30min；清孔采用优质泥浆，控制泥浆比重和粘度下要直接用清水置换，钢筋笼垂直缓放入孔．避免碰撞孔壁；清孔完毕立即迅速灌注混凝土；用平底钻头时，沉渣厚度从钻头底部所达到的孔底平面算起；用底部带圆锥的笼头钻头时，沉渣厚度对钻头下端圆锥体高度的中点标高算起。或采用导管二次清孔，冲孔时间以导管内侧量的孔底沉渣厚度达到规范要求为准；提高混凝土初灌时对孔底的冲击力；导管底端距孔底控制在40~50cm，初灌混凝土量，必须满足导管底端能埋入混凝土中0.8~1.3m的要求，利用隔水塞和混凝土冲刷残留沉渣。 ⑶成桩过程 ①导管堵塞： 灌注过程中，混凝土在导管中不能下落，影响灌注工作顺利进行。 病因分析：初灌时隔水塞堵管；粗骨料粒径过大：混凝土坍落度不合要求，和易性、流动性差；拌合不均匀．产生离析；导管连接部位和焊缝不密封，发生漏水，管内形成水塞，当管内混凝上不满而含有空气时，混凝土整斗倾入导管，导致管内形成高压气塞，或气塞挤破管节间密封垫继而导致导管漏水；机械发生故障，导管内混凝土已初凝，增大下落阻力。 防治措施：隔水塞直径应与导管内径匹配，能从管内顺利排出．隔水胶垫应安装在隔水塞的顶面，先灌入0.2~0.3m3水泥砂浆，后灌入混凝土，防止骨料卡阻水塞；选用粒径小于25mm的粗骨料，其最大粒径不大于导管内径和钢筋笼主筋最小净距的1/4；严格控制混凝土配合比，坍落度控制在18~22cm；混凝土拌合均匀．搅拌机拌合时间大于90s，确保导管连接部位焊缝的密封性，导管应在大于0.5~0.77Mpa下试压时间大于15min而下泄漏，以免在导管内形成水塞：在浇灌过程中，混凝土宜徐徐倒入导管，避免在导管内形成高压气塞；确保机械运转正常，必须有备用搅拌机，必要时，可在混凝土中掺加缓凝剂；采用长杆冲捣，强力抖动导管，或在导管上端安装震动器等方法迫使隔水塞或混凝土下落。如上述方法处理无效，应立即提出导管进行清理，视孔内混凝土情况置新浇灌或接桩处理。 ②钢筋笼上浮或下沉：指钢筋笼的位置高于或低于设计位置的现象。上浮较大时，降低了桩体抗水平剪切能力；下沉过多，给土建施工带来麻烦和损失。 病因分析：钢筋笼放置初始位置过高或过低；混凝土流动性过小，导管在混凝土中埋置深度过大(6m以上)钢筋笼被混凝土顶托上浮；导管掩埋过长，提升时易摇晃，难以对准笼的中心，易发生挂笼现象；导管提升过猛，混凝土下沉太快，瞬时反冲力使钢筋笼上浮；钢筋笼制作质量不佳，或吊装不当而变形；或桩孔倾斜，钢筋笼随之而变形，增加了混凝土上升阻力；笼底钢筋向内弯折沟挂导管；钢筋笼与孔口固定不牢，在自重及受压时将铁丝拉长而下沉；或钢筋笼自重较轻，被混凝土顶起。 防治措施：钢筋笼放置初始位置准确无误，并与孔口固定牢固；为防止铁丝拉长下沉或顶住上升力，可采用吊筋加套管等方法顶住钢筋笼上口；加快浇灌速度，缩短浇灌时间，或添加缓凝剂，防止混凝土顶层进入钢筋笼时流动性变小；混凝上陷近笼底时，控制导管埋深1.5~2m，尽量减少串插导管，改用转动导管密实混凝土；每浇灌一斗混凝土，检查一次埋深，勤测深，勤拆管，直到钢筋笼埋牢后．恢复正常埋置深度；钢筋笼制作平直不变形，主筋底端可适当向外弯折，并增加封底箍筋：导管对中桩孔，导管接头处套装锥形活动护罩或加密焊接防护斜筋；导管正常埋置深度一般控制在2~4m，最大不超过而6m，便于转动移位；钢筋笼上升时，停止浇灌混凝土检查埋管深度，拆除部分导管，保持埋管l.5~2m，导管钩挂钢筋笼时，要下降导管．转动移位脱钩后上提。 ③串桩：指灌注的混凝土跑到另一桩孔内的现象．串桩不仅增加待灌桩孔内沉渣厚度．且不易消除，增加成孔难度，还大量增加混凝上用量，造成浪费并影响施工进度，孔斜过大不仅降低了桩的承载力，在受力后桩身还可能被剪断。 病因分析：开挖旧基础钢筋混凝土土梁或石板时，造成桩位在浅部连通；遇抽水渗井时，由于渗井被大量淤泥质杂物充填，周围土质松散，致使一定范围桩位连通，孔距过小，土层软弱、松散，在混凝土冲力作用下，通过侧向挤压使混凝土侵入到相邻桩孔中；孔斜过大或塌孔严重未及时处理，使深部桩位相连。 防治措施：若桩体上部连通，当灌注至连通部位，先排开返出的泥水，同时在连通部位加保护圈，以防泥水及混凝土进入另一桩孔内，而引起塌孔或增加孔内沉渣量，向渗井中下水泥套管，边钻进边下套管，藉以确保施工进度和成桩质量。 ④桩长与设计不符：指桩长大于或小于设计桩长的现象。桩长过大，需破碎，影响后续土建工作，桩长过小，需开挖补桩，既降低桩体强度，又影响施工进度。 病因分析：计算的设计标高有误，监测混凝土面深度不准；最后一次混凝土灌注量不合理。 防治措施：当同一场地有几种不同桩长时，应分别计算它的设计标高并画出桩位设计标高示意图，为准确控制钻孔深度，应在护壁上测量高程作控制深度的标尺，灌注前应准确丈量钻孔深度和孔底沉渣厚度，灌注过程中，要随时测量钻孔内的混疑土面标高，记录导管长度和已灌注的混凝土数量．校核混凝土面高度是否同计算的高度相符，当混凝土灌注到设计的桩顶标高以下约1m时．要计算还需灌注的混凝土数量并应将导管内的混凝土量估计在内。 桩顶段混凝土质量差：指桩顶上部混凝土疏松、夹泥、断裂等质量问题．上部桩身由于缺乏压力，与桩周土接触应力低，而受荷载时桩身上部荷载应力最大，因此桩身破坏最易在上部发生。 病因分析：没有勤测混疑土面．预加的灌注混凝土高度不足，上部压力小，混凝土密度低；导管内混凝土高度减少，超压力降低，而导管外的泥浆及所含渣土稠度增加，比重增大，混凝土升顶困难，甚至与泥浆、浮浆接触掺混，造成夹泥、疏松、离析；导管缩短，重量减轻，导管上下串插困难，或串插程度不够；护筒起拔过猛，或起拔护筒不垂直，使护筒粘带未初凝的混凝土，导致混凝土抗拉强度低而掺入泥浆，形成夹泥或断裂面。 防治措施：勤测混凝土面．并在桩顶设计标高以上加灌一定高度的混凝土，其最小高度不宜小于桩长的5%，且不小于2m，以保证设计标高以下的混凝土符合设计要求，孔口加水稀释渣浆，冲出部分稠浆，减小泥浆比重；导管重量减轻时，可以改为人工左右转动导管加压串插密实混凝土，护筒吊绳要周正，起拔护筒要稳、慢，混凝土疏松、夹泥、断裂、可采用压浆补强或补桩。 ⑥断桩：混凝土凝固后不连续，中间被冲洗液等疏松体及泥土充填的间断桩。影响了桩身的整体性，降低了桩体强度和承载力，以致不能满足设计要求。 病因分析：坍落度损失大的配方和浇灌过程不连续是造成断桩的重要原因；灌注过程中发生埋管、卡管及其他一些情况都将造成断桩。 埋管：导管在混凝土中掩埋过长，钢筋笼变形，灌注时间过长，混凝土已初凝，内阻力增长，导管被卡死在混凝土内，法兰盘顶住钢筋笼下端，由于孔斜大，笼与孔壁壁摩阻力过大，加上笼内已有一定高度的混凝土导管无法提升。 卡管：骨料级配不合理，含有大粒径的卵石、漂砾；混凝土出拌合机时间或运输路程过长，巳产生离析或局部初凝现象而直接用于灌注；导管密封不良，局部漏水。 其他情况：导管下端距孔底过远，初灌混凝土量不足，导管未被混凝土掩埋，监测失误，导管提升过高．露出混凝土面；混凝土配比失误，耐压强度不足；沉渣厚度过大．桩身受力后沉降量增大，导管提升过猛，孔壁土受冲击脱落，猛放时进入混凝土内。 防治措施：按有关规范要求，通过计算和试配确定混凝土配合比，混凝土应具良好的和易性和流动度，坍落度损失应能满足灌注要求，初凝时间应为正常灌注时间的2倍；要求灌注过程连续，快速、防止出现上述埋管、卡管及其他情况。
