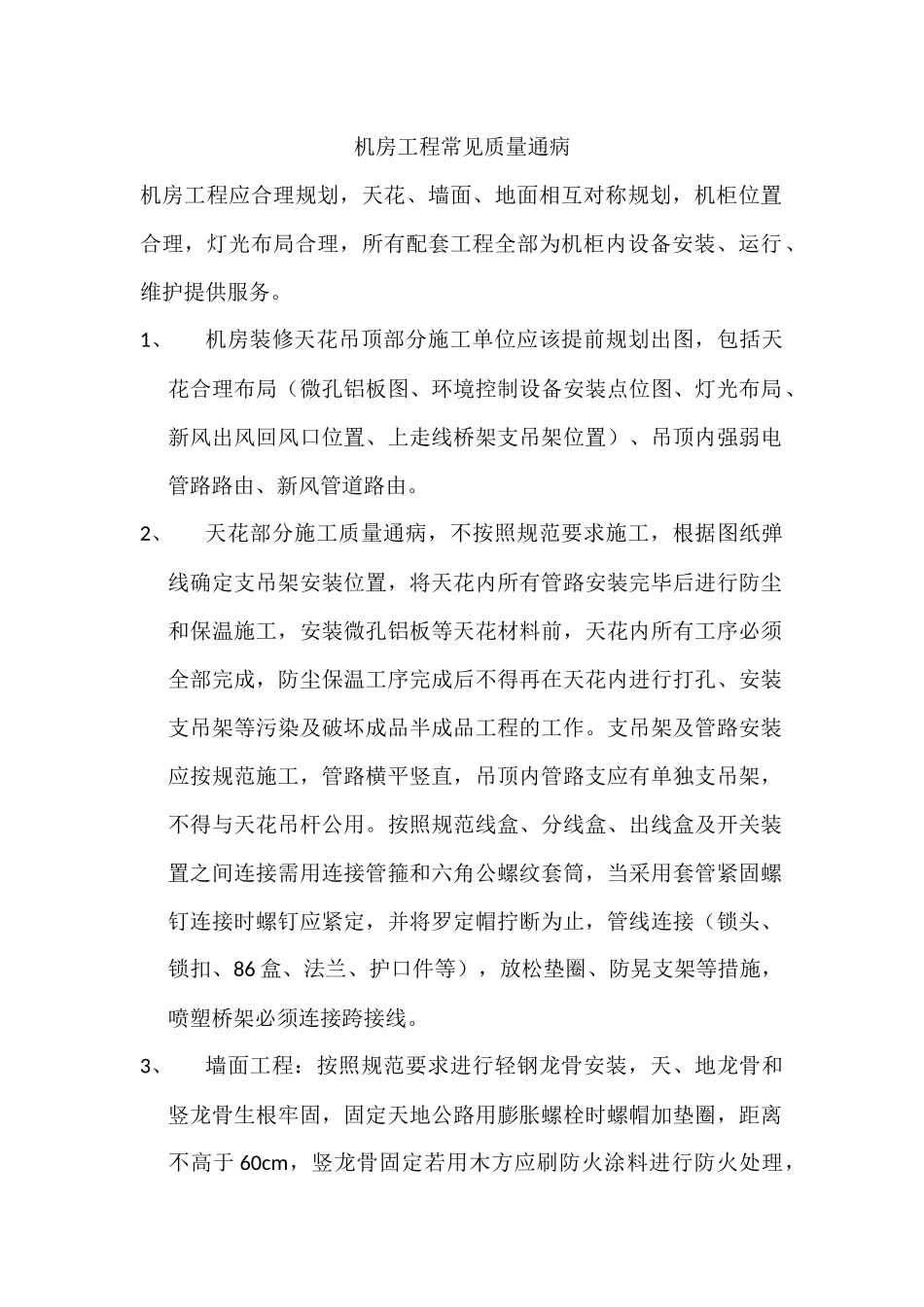

机房工程常见质量通病 机房工程应合理规划，天花、墙面、地面相互对称规划，机柜位置合理，灯光布局合理，所有配套工程全部为机柜内设备安装、运行、维护提供服务。 1、 机房装修天花吊顶部分施工单位应该提前规划出图，包括天花合理布局（微孔铝板图、环境控制设备安装点位图、灯光布局、新风出风回风口位置、上走线桥架支吊架位置）、吊顶内强弱电管路路由、新风管道路由。 2、 天花部分施工质量通病，不按照规范要求施工，根据图纸弹线确定支吊架安装位置，将天花内所有管路安装完毕后进行防尘和保温施工，安装微孔铝板等天花材料前，天花内所有工序必须全部完成，防尘保温工序完成后不得再在天花内进行打孔、安装支吊架等污染及破坏成品半成品工程的工作。支吊架及管路安装应按规范施工，管路横平竖直，吊顶内管路支应有单独支吊架，不得与天花吊杆公用。按照规范线盒、分线盒、出线盒及开关装置之间连接需用连接管箍和六角公螺纹套筒，当采用套管紧固螺钉连接时螺钉应紧定，并将罗定帽拧断为止，管线连接（锁头、锁扣、86盒、法兰、护口件等），放松垫圈、防晃支架等措施，喷塑桥架必须连接跨接线。 3、 墙面工程：按照规范要求进行轻钢龙骨安装，天、地龙骨和竖龙骨生根牢固，固定天地公路用膨胀螺栓时螺帽加垫圈，距离不高于60cm，竖龙骨固定若用木方应刷防火涂料进行防火处理，贯通龙骨连接件、固定件等不得省去。墙面暗配管线应按照规范施工，86地盒固定牢固。保温材料岩棉填充严实，用石膏板进行密封，用岩棉作为保温采用必须全部密封，石膏板接缝处用石膏、胶和密封带密封好，孔洞、接缝、地盒处用发泡胶进行密封处理，紧定石膏板的自攻丝应刷防锈漆进行防锈处理，双层石膏板或石膏板加彩钢板安装时，接缝不得落在同一根竖龙骨上，必须错位安装。 4、 地面工程：地面工程图纸，合理布局管线桥架路由、设备底座位置、设备布局位置、静电地板布局，玻璃隔断位置，所有进出机房管线（桥架、新风管道、空调管道、上下水管道等）开孔、加套管、铜箔、铜带，地面找平处理，最好做自流平，地面做防尘和保温处理，管线桥架按照图纸和规范施工。 5、 地面工程质量通病：严格按照工序施工，防止出现破坏半成品工程，防止出现多次污染工作面。机房靠近水源时，应做拦水坝防止外界水源进入机房，空调主机下方应设置拦水坝，机房内应设有地漏。桥架、配管按照规范要求施工，电缆桥架、保护管线应设置支架安装，不得紧贴地面，管线桥架连接按照要求采用标准件，连接处两端应有支架固定，喷塑桥架需加跨接线连接，镀锌桥架用连接片连接，连接螺丝处有放松处理。落地安装的配电箱、柜应做底座，电缆进入配电箱、柜处应绑扎固定，电缆不得对配电箱、柜产生额外应力，所有设备底座严格按照设计尺寸制作和图纸位置安装，安装固定牢固，防位移。铜带用绝缘子固定，上下水管线固定，管线穿楼板、墙面加套管保护并封堵，水平排水管线应有千分之五的坡度，下水管线不易直接排到室外，防止结冻冷凝水回流到机房，给水管线必须增设阀门控制，管线安装完毕做好打压测试。静电地板安装合格，不得有异响、松动。 6、 接地工程：做独立接地体，采用联合接地方式，接地电阻小于等于1欧，采用大楼接地体时，应测试接地电阻，接地引下线直接接到大楼总等电位箱，接地总引下线、分支线、铜带铜箔应符合规范的截面积要求。机房内所有设备、机柜、桥架管线等金属体必须全部接地，做等电位连接。 7、 供配电及照明工程：按照机房需求设计配电图，机房工程总引入电应从大楼变压器处单独引一回路给机房供电，并做好明显标记，按照专业设计要求做二级防雷防浪涌设计；配电布线标签清晰、配电柜内有准确的配电图纸，机房内应设有长明灯，由UPS直接供电，设备疏散指示灯，安全出口灯。UPS和蓄电池组的重量不能超过楼板的荷载，超过荷载时应采取泄力和加固措施。注意分配电源用量，尽力做到三相平衡。 8、 空调通风系统：机房采用恒温恒湿机房专用空调，空调位置合理，对机房内设备进行有效降温，空调送风回风与新风系统产生良好配合，新风系统送风口与回风口位置合理，机房应保持一定的正压，管道制作符合设计要求，空调室内机与室外机、新风机安装牢固，空调室内外机的气管和液管做保温处理、检漏和压力测试。空调室内机与底座安装牢固、防震措施。新风系统设备与管道应按设计和规范要求进行安装，安装应便于空气过滤装置的更换，管道应设防火阀。新风管道与法兰连接严密，末端出风口做软连接。 9、 环境监控系统：机房内应包括环境监控系统、场地设备监控系统和安全防范系统。环境监控系统包括机房正压、温度、湿度、漏水、烟感的监视与测量。场地监控包括对机房内不间断电源、空调、新风、配电柜等场地设备状态监测。安全防范系统包括视频监控、入侵报警和出入口管理系统等。机房所有门都应向疏散方向开启，门禁系统应断电自动开启。
